Замена картриджа в кране

Рано или поздно картридж смесителя, который предназначен для регулировки напора воды и ее температуры, нуждается в замене. Решить эту задачу самостоятельно в смесителе душевой кабины, ванной или обычного кухонного крана не составит особого труда. Процесс может занять около получаса даже у новичка. Прежде чем купить картридж для смесителя однорычажного или шарового крана, ознакомьтесь с разновидностями детали, которые представлены на современном рынке.

Что такое картридж в смесителе

Картридж является важнейшей частью смесителя, т.к. с его помощью можно осуществлять регулировку подачи напора воды и изменять ее температуру. Он представляет собой цилиндр с многочисленными пластинами из пластика и тремя отверстиями. При разборе крана на кухне или в ванной эту деталь невозможно ни с чем спутать. Вышедший из строя элемент должен быть заменен, при этом не забудьте убедиться, что сменный картридж полностью соответствует материалам и размерам сломавшейся детали.

Замена картриджа

Ремонт картриджа смесителя с шаровым механизмом или каким-либо другим не представляет собой какую-то сложную и трудновыполнимую задачу. Разобрать и произвести замену неисправного картриджа на новую деталь можно следующим образом (схема основана на примере однорычажного смесителя для душа Damixa):

Для предупреждения затопления перекройте холодную и горячую воду.
Снимите декоративную заглушку с обозначения сторон поворота крана. Для ее демонтажа потребуется только отвертка, т.к. она никак не закреплена на смесителе.
Найдите под заглушкой винт, удерживающий рычаг крана. Выкрутите его, после чего аккуратным образом снимите крышку.
Далее выкрутите расположенную под ручкой декоративную прижимную гайку. Сделайте это руками, чтобы не повредить наружную поверхность и резьбу.
Под прижимной гайкой должно находиться декоративное кольцо и гайка (стандартная).
Выньте сломавшуюся деталь. На всякий случай осмотрите ее на предмет наличия трещин и прочих неисправностей.
Если картридж действительно сломан, то замените его на соответствующую деталь. Лучше всего выберите деталь такой же марки, что и была, хотя есть универсальные модели, но они подходят только для определенных смесителей.

Виды картриджей для смесителей

Прежде чем купить картридж на смеситель, рассмотрите его виды. В зависимости от устройства выделяют шаровые и дисковые. Вторые действуют аналогично первым, но вместо шарика в них вмонтирован специальный диск. Если шаровые подходят только для однорычажных смесителей, то дисковые аналоги могут устанавливаться и в двухвентильные варианты. По материалу изготовления картриджи бывают металлическими и керамическими. В зависимости от принципа работы, выделяют следующие модели:

для однорычажных кранов;
для душевой кабины (двухрычажные);
для термостатов.

Керамический

Такой картридж представляет собой простую конструкцию, основными деталями которой является пара пластин. Они плотным образом прилегают друг к другу, благодаря чему осуществляется контроль за напором воды и ее температурой. Керамический картридж известных моделей Hansgrohe, Grohe может применяться для душа, умывальника в ванной и мойки на кухне. Из-за постоянного трения керамических пластин запорное устройство такого типа нуждается в постоянной смазке.

Шаровой

Устройство шарового изделия является относительно простым – в нижней части детали находится несколько отверстий с разным диаметром. Смешение воды в таком механизме выполняется при помощи изменяющего положения запорного шарика. Он может одновременно перекрывать только половину отверстий или все их, изменяя напор рабочей среды. Заменить деталь обязательно нужно, если кран протекает в выключенном состоянии. Аналогичное действие необходимо, если двухвентильный или флажковый кран скрипит, гудит или туго поворачивается.

Картриджи для кранов

Ассортимент таких изделий на сегодняшнем рынке просто огромен. Их механизм изготавливается из металла или керамики, которые находятся внутри пластикового корпуса. В некоторых картриджах подача горячей или холодной воды выполняется с помощью керамического диска. Снять картридж с крана и поменять его на новый не трудно, труднее – выбрать подходящий вариант. Заказать нужный товар с доставкой по почте вы можете в любое время в специализированном интернет-магазине. Известные марки:

Hansgrohe;
ORAS;
Vidima;
Ledeme;
Grohe и др.

Hansgrohe

Планируя купить картридж для однорычажного смесителя или для душевой кабины, обратите внимание на продукцию немецкого производителя Hansgrohe. Она отличается отличным качеством изготовления, надежностью работы и длительным эксплуатационным периодом. Отличной покупкой может стать:

название модели: Hansgrohe M2 / M3 92730000;
цена: 1950 р.;
характеристики: тип – керамический, подходит для монокомандных (одноручковых) смесителей Хансгрое;
плюсы: надежность, долговечность;
минусы: нет.

Ознакомьтесь с еще одной покупкой, которая может показаться более универсальной. Правда, чтобы приобрести ее, вам потребуется заплатить на порядок больше:

название модели: AVP DN5 T. 92529000;
цена: 5946 р.;
характеристики: выполнен из керамики, подходит для Hansgrohe и AXOR производства с 10.2015 г.;
плюсы: надежность, долговечность;
минусы: стоит дорого.

ORAS

Финская компания ORAS специализируется на производстве широкого спектра смесителей и деталей к ним. Продукция фирмы выполнена с использованием высококачественных комплектующих от европейских поставщиков. Процесс производства деталей на всех этапах управляется точным контролем качества: от выбора подходящего сырья до конечного продукта. Безупречная работа смесителей и надежность комплектующих ORAS сделали продукцию компании известной во многих странах мира. Неплохой покупкой может стать:

название модели: Oras 158890;
цена: 2855 р.;
характеристики: тип – керамический, вес – 109 г, есть инструкция;
плюсы: хорошее качество сборки, высокое качество;
минусы: не самая доступная стоимость.

Ознакомьтесь с еще одним популярным вариантом, предназначенным для однорычажных смесителей Oras. По прочностным характеристикам этот картридж не уступает предыдущему:

название модели: Oras 158888;
цена: 2900 р.;
характеристики: тип – керамический, подходит для большинства однорычажных устройств;
плюсы: прочность, надежность, отличное качество;
минусы: дороговат.

Vidima

Сантехнические приборы и комплектующие одного из самых известных в стране европейских производителей Vidima (Видима) обойдутся дешевле предыдущих вариантов. Компания предлагает покупателям на выбор широкий ассортимент продукции в доступном ценовом сегменте. Предлагаемые ею приборы и комплектующие – это высокая технологичность, хорошее качество и классический элегантный дизайн. Строгое соответствие всем европейским нормам и приемлемая стоимость обуславливают широкую популярность болгарской сантехники:

название модели: ф 35 Сириус B964936NU от Vidima;
цена: 915 р.;
характеристики: тип – керамический, для устройств серии Sirius, Orion, Sevaloop;
плюсы: неплохое качество изготовления, стоит относительно дешево;
минусы: нет.

Если описанный картридж по каким-то причинам не подошел в смеситель, то приглядитесь к еще одному варианту. Стоит он также сравнительно недорого:

название модели: ф 35 Сириус B964935NU от Vidima;
цена: 915 р.;
характеристики: с литым изливом для коллекций Balance, Logik, Orion, Sevaloop, Sirius, Uno;
плюсы: приемлемое качество сборки, низкая стоимость;
минусы: нет.

Как выбрать картридж для смесителя

Открутив ручку смесителя и сняв изношенную деталь легким движением руки по направлению вверх и в сторону, вам придется установить на ее место новую. Выбрать качественную модель, которая будет служить надежно и долго не так-то просто, как можно показаться поначалу. Чтобы не ошибиться с покупкой, примите во внимание следующие рекомендации:

Определитесь с конструкцией. Выделяют разборные и неразборные детали. Вторые являются более доступными, но их нельзя почистить, смазать, т.к. вы не сможете извлечь у них прокладки. Кроме того, они ломаются чаще разборных аналогов.
Обратите внимание на размер. Если вы неправильно определитесь с размером, то это может стать не только причиной тугого вращения рычага или шума. Нарушенная работа регулировки напора приведет к снижению эффективности работы всего смесителя.
Форма, количество нижних отверстий. Модели для ванной, душа и кухни отличаются между собой количеством выступов и пазов.

Видео

Отзывы

Борис, 30 лет

Появилась проблема с однофлажковым смесителем на кухне. Он начал туго переключаться и подтекать из-под ручки. Заказал для него керамический картридж Iddis D40 BL SD№3, сделанный в Испании. Отмечу хорошее качество сборки, прочностные качества и надежность в работе. Замену произвел быстро, недостатков за месяц эксплуатации не нашел.

Антон, 39 лет

После недолгих поисков в специализированных магазинах отдал предпочтение картриджу Hansgrohe M1 97685000. Выделю немецкое качество, хорошую сборку. Смеситель после установки новой детали работает как надо, плавно регулируя напор и температуру воды. Среди минусов могу назвать лишь высокую стоимость – 2500 рублей.

Никита, 24 года

Приобрел картридж Ledeme L51 35 мм, т.к. смеситель стал плохо переключаться, в результате чего тяжело добиться нужного напора воды. Диаметр 35 мм, рассчитан на максимальное давление 35 мм, произведен в Китае. Огромным плюсом является низкая стоимость – всего 159 рублей (со скидкой). Качество сборки посредственное, думаю надолго не хватит.

sovets.net

Виды картриджей

Рынок сантехники готов предложить потребителю два основных варианта конструкции: деталь с керамическими дисками и шаровой аналог. Вторая модель считается менее востребованной, поскольку при всей своей цене не отличается явными преимуществами. При желании узнать, как поменять картридж в смесителе в ванной, к примеру, лучше всего ознакомиться с устройством дискового картриджа. Который, скорее всего, и будет нашей целью.

Говоря о дисковом картридже, эта конструкция представляет собой бочонок, выполненный из пластика, в котором находится комплект дисков.

В верхней части детали расположен шток, предназначенный для рычага управления. Именно на него одевается направляющая ручка смесителя, которая, в свою очередь, может перемещаться в двух направлениях: вверх-вниз. Нижний конец штока взаимодействует с верхним диском, перемещая его по мере поворота ручки.

При этом керамические диски, участвующие в смешении водных потоков, отличаются чрезвычайно ровными поверхностями сопряжения. Это позволяет верхнему элементу плавно скользить по нижнему фрагменту картриджа в момент эксплуатации. Будет нужным как разобрать смеситель в ванной

Нижний диск, присутствующий в конструкции, соединяется с донышком устройства посредством колец-прокладок. Поворотом ручки смесителя его отверстия перекрываются, обеспечивая, тем самым, необходимый комфорт в регулировки потока проходящей воды. Благодаря работе системы картриджа в отводящий канал поток поступает уже с необходимой температурой и под нужным давлением.

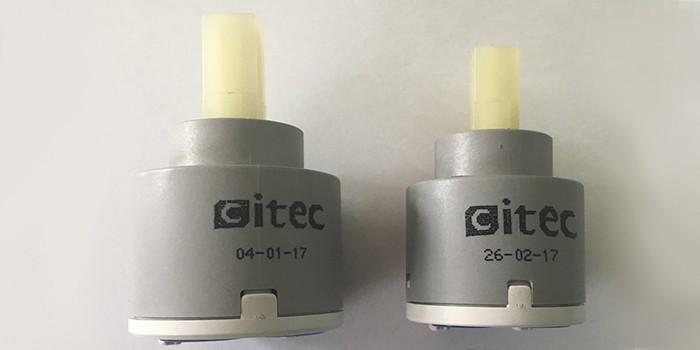

Различия картриджей по размеру

Основной информацией, которую необходимо ознакомиться при желании узнать, как поменять картридж в смесителе на кухне, являются следующие данные:

Картриджи смесителей имеют классификацию по диаметру: d 40 или d 35;
Конструкции также могут различаться размерами штока и расположением и внешним видом посадочных штырей.

Как заменить картридж в смесителе на кухне, лучшим первым шагом будет взять неисправное устройство собой в магазин для сравнения моделей и исключения ошибки.

Как поменять картридж в смесителе самостоятельно

Сам картридж довольно простая конструкция, которую даже при самостоятельной замене легко разобрать. Однако, несмотря на это, чаще всего модели, установленные в современных смесителях, не подлежат ремонту, поскольку главной причиной поломки является износ деталей. При поломке такой элемент просто заменяется новым исправным аналогом. Конечно, некоторые мастера, учитывая ситуацию и наличие необходимых деталей, могут выполнять замену элемента. Но даже при решении выполнить ремонт изделия, делать это самостоятельно не рекомендуется.

Самостоятельная замена картриджа

Поскольку замена картриджа в смесителе на кухне, или в сантехническом помещении требует определенной сноровки, что следует сделать — это перекрыть подачу воды. Далее нужно аккуратно разобрать конструкцию и вытащить неисправный элемент. Важным здесь является именно аккуратность, которая не только позволит выполнить несложную операцию, но и даст некоторое время для запоминания процедуры.

Чтобы правильно осуществить замену, поэтапно выполняйте следующие действия:

Снятие декоративной заглушки. Она находится под указателем горячей и холодной воды;
Оборот фиксирующего винта. Его можно найти под заглушкой. На этом этапе следует выполнить снятие рычага, расположенного на штоке картриджа;
Удаление декоративного кольца. Здесь следует бережно снять элемент и открутить прижимную гайку;
Удаление неисправного картриджа. В ходе необходимо удалить старую конструкцию и заменить ее новой, которую вы приобрели в магазине;
Последним этапом становится выполнение перечисленных действий в обратном порядке. Ваш смеситель снова готов к эксплуатации.

При условии правильного выполнения всех этапов замены картриджа, даже при отсутствии навыков в этом деле, весь процесс занимает не больше 20 минут. При этом, главное, за чем следует тщательно следить — это выступы на устройстве, которые обязательно должны совпадать с отверстиями, расположенными в корпусе смесителя. В случае. Если вы ошиблись, и отверстия не совпадают, замена картриджа не принесет ожидаемого результата: независимо от модели кран по-прежнему будет протекать.

prosmesiteli.ru

Из чего состоит и как работает однорычажный смеситель?

Ставшие новинкой для отечественного рынка однорычажные смесители знакомы европейцам еще с середины пятидесятых годов прошлого столетия. Патент на промышленный выпуск этих сантехнических устройств компания Delta Faucet зарегистрировала в 1954 году.

Основным конструктивным элементом рычажного смесителя является шаровой клапан, который, в свою очередь, состоит из следующих элементов:

шарик из металла, в котором три отверстия расположены в одной плоскости;
изготовленное из плотной резины седло;
шток, предназначенный для изменения положения шарика.

Принцип работы подобного смесительного устройства необычайно прост. Холодная и горячая вода поступают в шарик сквозь предназначенные для этого отверстия. Далее, они смешиваются внутри полости, называемой смесительной камерой. И, наконец, вода необходимой для пользователя температуры выходит через третье отверстие смесительной камеры.
Конструкция седла создана таким образом, что при вращении шарика, вызываемого движением штока вправо или влево, отверстие, предназначенное для входа холодной или горячей воды, перекрывается полностью или частично. Это позволяет осуществлять подачу холодной воды независимо от потока горячей и наоборот.
В сравнении с вентильными смесителями, их одноразовый аналог позволяет осуществлять регулировку напора и температуру жидкости одной рукой. Более того, при использовании однорычажного смесителя отсутствует необходимость каждый раз настраивать устройство под требуемую температуру воды. Поворотом рычага влево или вправо задают нужный температурный режим, а последующая его фиксация не вызовет необходимости регулировки при следующем включении. Движение рычага вверх или вниз обеспечивает подачу воды или ее прекращение.

В чем различия картриджей от разных производителей?

В настоящее время на рынке сантехнических изделий присутствуют две основные разновидности сменных картриджей:

дисковые металлокерамические;
шаровые.

Эти конструктивные элементы смесителя обладают приблизительно одинаковым сроком службы, который не зависит от используемых в ходе изготовления материалов и технологий.
Различия продуктов от разных компаний совершенно незначительные. При этом, некоторые хозяева подходят к вопросу выбора с максимальной ответственностью, преследую цель купить качественное устройство, которое не нужно будет часто менять в ходе последующей эксплуатации смесителя. Итак, о различиях.
Производитель Grohe поставляет на рынок изделия с наличием углеродно-кристаллического напыления, обеспечивающего повышенную прочность и легкий монтаж.
Изготовитель сантехнической продукции компания Vidima предлагает относительно недорогие картриджи, которые не отличаются высоким качеством. Продукция этой компании не подлежит ремонту. В случае неполадок, вышедший из строя картридж следует заменить новым.
Торговая марка Boltik, напротив, предлагает дорогостоящие изделия, которые прослужат верой и правдой не один десяток лет.

Основные причины выхода из строя сменных картриджей

По каким же причинам, казалось бы, максимально простое, а следовательно надежное в работе устройство может выходить из строя? Причин может быть множество, основными из которых являются следующие:

значительное количество абразивных механических примесей, присутствующих в водопроводной воде;
повышенная жесткость водопроводной воды, в результате чего на всех конструктивных элементах смесителя возникают отложения соли;
негативное воздействие часто возникающих в системе гидроударов;
неправильная эксплуатация сантехнического изделия;
изготовление картриджа недобросовестными производителями с использованием исходных материалов низкого качества.

Чтобы продлить срок службы домашних сантехнических устройств, на вводных трубопроводах подачи в квартиру холодной и горячей воды следует устанавливать сетчатые фильтры грубой очистки. Эти простые и недорогостоящие устройства станут надежной защитой от попадания в ваши сантехнические устройства и бытовую технику частиц осадков, оторвавшихся от стен магистральных трубопроводов.

Обратите внимание! Наличие в квартирной системе подачи холодной и горячей воды сетчатых фильтров грубой очистки сведет до минимума вероятность выхода из строя картриджа смесителя.

Какие признаки свидетельствуют о неисправности картриджа?

Присутствующие в воде абразивные механические частицы в течение продолжительного воздействия на рабочие поверхности картриджа смесителя приводят к выходу устройства из строя. О неисправности картриджа смесителя можно сделать вывод на основании следующих проявлений:

рукоятка крана приподнимается и поворачивается туго, слышен характерный скрип или скрежет;
достичь полного перекрытия воды или максимального напора невозможно;
при одном и том же положении рычажка выходящая из крана вода меняет температуру;
перемещение рычага либо в одну, либо в другую сторону до упора не позволяет получить только холодную или только горячую воду;
смешивание воды невозможно, так как из крана течет только горячая или только холодная вода.

После того как владелец квартиры обнаружил, хотя бы одну из описанных выше неполадок, значит настало время для смены картриджа.

Инструменты и материалы для замены

Процесс замены картриджа смесителя не содержит в себе необходимости выполнения каких-либо сложных операций, для его реализации не нужно искать дорогостоящее ремонтное оборудование или особенные приспособления. Выполнить замену картриджа сможет любой домашний мастер или даже школьник старших классов, добросовестно посещающий уроки труда.
Чтобы заменить картридж нужно подготовить:

новый картридж;
разводной ключ;
набор шестигранных ключей;
пассатижи;
нож;
чистую ветошь;
средство WD-40 или раствор уксусной кислоты для удаления накипи.

Обратите внимание! Не следует покупать новый картридж заранее, если мастер не знает точно какая разновидность этого устройства установлена в ремонтируемом смесителе. Лучше разобрать кран, извлечь неисправную деталь, после чего купить в магазине его аналог и произвести замену!

Дело в том, что в настоящее время на рынке сантехники присутствует широкое разнообразие сменных картриджей, которые могут иметь различную конструкцию, характерные типы фиксаторов и разные диаметры отверстий.

Порядок выполнения работ по замене картриджа

Работы по замене неисправного картриджа смесителя на новый нужно выполнять, соблюдая следующий порядок выполнения операций:

Прежде чем приступать к ремонтным работам следует прекратить подачу холодной и горячей воды в квартиру, перекрыв соответствующие вентили на вводе.
Осторожным движением ножа, стараясь не повредить поверхность расположенной на рукоятке смесителя заглушке, окрашенной наполовину в синий и красный цвет, удалить ее. Если в результате наличия накипи эту операцию не удается выполнить сразу, заглушку нужно обработать специальным средством, а через время повторить попытку.
Удаленная из своего отверстия заглушка освободит доступ к винту, посредством которого рукоятка смесителя фиксируется на рычаге картриджа. Подобрав шестигранный ключ соответствующего размера, следует выкрутить этот винт и снять рычажок смесителя.
После удаления рычага со своего места нужно демонтировать защитное декоративное кольцо, которое легко выкручивается без применения каких-либо инструментов рукой мастера при приложении незначительного усилия.
На следующем этапе предстоит отвинтить гайку, прижимающую картридж к днищу смесителя. Для выполнения этой операции используют разводной ключ.
Извлечь вышедший из строя картридж смесителя со своего места рукой.
Прежде чем приступить к установке нового картриджа, его посадочное место в смесителе необходимо тщательно очистить от отложившихся здесь накоплений грязи и накипи. Для этой цели используют чистую ветошь и раствор уксуса.

Обратите внимание! Недобросовестное выполнение этой операции может обернуться недостаточным прилеганием сменного картриджа к днищу смесителя, в результате чего герметичность устройства будет недостаточной и, как следствие, приведет к протечкам воды.

Далее нужно установить новый картридж в предназначенное для него место, учитывая строгое совпадение отверстий в сменном устройстве и днище смесителя. Затем необходимо вкрутить прижимную гайку, установить на место декоративный колпачок, закрепить рукоятку смесителя на рычаге картриджа и вернуть на место заглушку.
Замена картриджа завершена. Далее необходимо выполнить проверку собранной конструкции на работоспособность и отсутствие протечек. Для этого следует открыть вентили подачи воды в квартиру, после чего опробовать работу смесителя в различных режимах. Если все операции были выполнены правильно, рычажок смесителя будет открываться и двигаться плавно во всех направлениях, обеспечивая желаемую температуру воды, протечки воды должны отсутствовать.

Советы профессионалов

Опытные профессиональные сантехники советуют:

Муравьев Константин Семенович, инженер ЖЭУ: Конструкция однорычажных смесителей достаточно проста, поэтому с вопросом замены отслужившего свой срок картриджа может справиться любой, знакомый с техникой человек. При покупке картриджа, предназначенного для замены вышедшего из строя, необходимо отдавать предпочтение устройствам и производителям, широко представленным на рынке. В противном случае при следующей замене картриджа вероятность не найти в свободной продаже нужное устройство весьма высока.

Левин Игорь Станиславович, сантехник: Приобретая картридж для смесителя, не будет лишним потребовать от продавца талон с гарантийными обязательствами. Наличие подобного талона свидетельствует о качестве товара, а также позволит избежать незапланированных расходов в случае преждевременного отказа в работе устройства. Чтобы не возникало никаких вопросов при самостоятельной замене картриджа смесителя, нужно хотя бы один раз увидеть, как эту операцию выполняют профессионалы. Если знакомых сантехников нет, с процессом замены картриджа можно ознакомиться при просмотре соответствующего видео.

Лунев Алексей Николаевич, сотрудник строительной фирмы: Замена картриджа смесителя в ванне, в душе и в кухне является одним и тем же процессом, требующим одних и тех же знаний и наличия одного и того же инструмента. Картриджи, применяемые для замены отслуживших свой срок устройств, необходимо покупать только в специализированных магазинах. Это убережет от приобретения изделий низкого качества от сомнительных производителей.

79w.ru

Как работает однорычажный смеситель?

Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.

Возможные причины поломки картриджа

Промышленные изделия из керамики сегодня на пике популярности, и картриджи смесителей — не исключение. Они прекрасно переносят трение и совершенно не подвержены коррозии. Этим объясняется достаточно высокая цена устройств этого типа, а также длительный гарантийный срок.

На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:

качество поступающей в систему воды, не соответствующее требованиям производителя;
наличие в воде примесей от окисления металла;
солевые отложения;
частые гидроудары;
нарушение условий эксплуатации смесителя;
окончание срока эксплуатации;
низкое качество конструкции.

Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.

Обратите внимание: Некоторые производители указывают наличие бытового фильтра очистки воды как одно из условий гарантии. Отсутствие такого фильтра может стать причиной отказа в гарантийном обслуживании устройства.

Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.

Порядок замены картриджа

Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:

- Отключить подачу воды, как горячей, так и холодной.

Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

- Под декоративной заглушкой расположен винт-фиксатор, который удерживает ручку. Его нужно открутить, используя шестигранник или подходящую отвертку.

Теперь можно аккуратно снять ручку смесителя.

Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.

После того, как защитное кольцо снято, следует вооружиться разводным ключом. Он нужен, чтобы открутить прижимную гайку.

- Теперь неисправный картридж можно легко вынуть из смесителя.

После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.

Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
Восстановить подачу воды и проверить работу устройства.

Совет: В зависимости от модели смесителя картриджи могут различаться. Поэтому рекомендуется не покупать картридж заранее, а отправиться в магазин сантехники или на рынок, захватив неисправный картридж, чтобы приобрести точно такой же.

В картридже имеется два небольших выступа.

Необходимо удостовериться, что они совпадают с отверстиями, которые сделаны в корпусе смесителя. Если модель картриджа выбрана неправильно или сам элемент установлен неверно, выступы и отверстия не совпадут. В появившиеся между ними щели будет поступать вода и смеситель начнет подтекать.

Таким образом, смена картриджа в смесителе может быть проведена даже начинающим мастером. Конечно, все операции нужно проделывать так, чтобы не повредить декоративное покрытие. По окончании ремонта устройство будет выглядеть и работать как новое, а семейный бюджет последствий ремонта практически не ощутит.

aqua-rmnt.com

Замена шарового картриджа в смесителях

Перед началом работ в обязательном порядке перекройте трубопроводы водоснабжения — холодный и горячий.
Снимите пластиковую декоративную накладку на рычаге смесителя.
Под накладкой находится стопорный винт. Он может иметь головку для различных конфигураций отверток – крест или шестигранник.
Открутите стопорный винт.
Снимите рычаг смесителя.
Под рычагом имеется накладка, фиксирующая шаровой картридж. Обычно она фиксируется на корпусе смесителя на резьбовом соединении. Используя разводной ключ, открутите её.
Плоскогубцами с узкой рабочей частью извлеките за шток шаровой клапан. Осмотрите его на наличие дефектов (повреждения). При необходимости замените его.
Осмотрите резиновое седло картриджа, при необходимости извлеките его плоскогубцами и замените.

Устройство дисковых картриджей для смесителей

Другая конструкция картриджей для смесителей включает в себя не шар, а два диска, изготовленных из прочной металлокерамики. Перемещая рычаг смесительного крана, вы изменяете положение верхнего диска картриджа относительно другого. На поверхностях дисков, прилегающих друг к другу, имеются выступы и впадины и при определенном положении рычага они совмещаются, а поступление воды из крана блокируется. При повороте лежащего выше диска относительно нижнего, отверстия дисков перекрывают друг друга, вследствие чего изменяются температура и напор воды.

Керамические дисковые картриджи многие производители могут использовать и в смесительных кранах с двумя вентилями: один отвечает за перекрытие и напор горячей воды, второй – за холодную. Вращая вентиль, вы поворачиваете один диск из керамики относительно другого, увеличивая или уменьшая площадь взаимного перекрытия отверстий, таким образом, регулируется напор воды.

При всей разности конструкций дисковых и шаровых картриджей для однорычажных или вентильных смесительных кранов, при различии в форме и числе входных отверстий они, как правило, представляют собой единую конструкцию, упакованную в пластиковый или металлический корпус. Существуют и разборные картриджи, но самостоятельный ремонт картриджа с заменой его составных частей не рекомендуется. Причина – производители редко выпускают запасные части для таких практически одноразовых устройств.

Тем не менее, разберем дисковый картридж на составные части.

Конечно же, в нем имеются диски из керамики с отверстиями различной формы. Нижний диск неподвижен, а верхний может вращаться вокруг своей оси.
В картридже также имеется шток, служащий основанием для крепления ручки однорычажного смесителя или рукоятки вентиля. Шток закрепляется на верхнем керамическом диске и может с него сниматься при необходимости.

Разновидности дисковых керамических картриджей для смесительных кранов

Картриджи на дисковой основе могут различаться друг от друга по следующим характеристикам:

прежде всего, по диаметру (самое ходовое сечение картриджа из дисков равно 4 см);
посадочным местом (каждый производитель подбирает свою конфигурацию);
величиной штока крепления рычага смесителя.

Каждый производитель смесителей может использовать собственную конфигурацию картриджей на дисковой основе. Так что, перед заменой узла рекомендуем вам снять старый картридж и уже с ним покупать новый.

Замена дискового картриджа в смесителе с раздельными вентилями

Поддев плоской отверткой, снимите декоративную накладку на вентиле.
Под ней находится стопорный винт. Открутите его.
Снимите рукоятку вентиля с корпуса смесителя.
Непосредственно под рукояткой расположен картридж. Он крепится к корпусу смесителя посредством резьбового соединения. Используя разводной ключ, открутите и демонтируйте картридж.
Замените вышедший из строя картридж на новый.
Соберите смеситель в обратном порядке.

Заменяем дисковый картридж в однорычажном смесителе

Перекройте вентили на входных участках трубопроводов обоих ветвей водоснабжения. Откройте кран и убедитесь в отсутствии жидкости в системе.
Найдите на передней части смесительного крана (на его рычаге) декоративную пластиковую заглушку, обозначающую направление рычага при подаче холодной или горячей воды. Используя шлицевую отвертку, подденьте и снимите ее. Под ней имеется стопорный винт, открутите его. Стопорный винт может выть с крестообразной головкой или под шестигранник.
Откручиваем стопорный винт и демонтируем со смесителя поворотный рычаг. Перед нами посадочное место картриджа, который обычно зафиксирован шестигранной гайкой. Если рычаг прикипел к корпусу смесителя, то снять его можно, полив устройство кипятком.
Над картриджем также может находиться защитный чехол. Демонтируем его и откручиваем прижимную гайку. Лучше использовать плоскогубцы с узкой рабочей частью.
Извлеките плоскогубцами старый картридж. На посадочное место разместите новый узел. При установке нового картриджа не забудьте проверить совместимость отверстий в дисках картриджа и корпуса смесителя.
Наживите прижимную гайку и закрутите ее плоскогубцами. При наличии разместите на место защитный чехол картриджа.
Затяните стопорящий винт и установите на место декоративную заглушку.

Чтобы более подробно ознакомиться с процедурой замены картриджей в смесительных кранах, посмотрите обучающий видеоурок.

Видео — Ремонт смесителя с заменой картриджа своими руками

kanalizaciyaseptik.ru

Устройство смесителей однорычажного типа

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Виды регулирующих узлов

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

Керамические картриджи

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

Шаровые

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

Риски при покупке и эксплуатации

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

Что необходимо для ремонта

Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.

При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.

Инструменты

Для проведения ремонтных работ понадобится следующий инструмент:

Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.

Необходимые материалы

При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией. Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.

Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.

При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

Ремонт смесителя с картриджем

Ремонт смесителя со встроенным картриджем в зависимости от его неисправности требует разного подхода. Если плохо перекрывается или постоянно течет вода в кране, в большинстве случаев требуется замена картриджа. Когда повреждена корпусная оболочка или отлив – придется снимать смесительное устройство и приобретать новый кран с последующей установкой.

Что может требовать ремонта

Основные узлы, которые в процессе эксплуатации чаще всего выходят из строя — блок регулировки и излив. Регулирующий узел может быть поврежден в результате длительной эксплуатации при некачественном исполнении или от попадания в водопроводную систему загрязненной воды с песком. Основная причина его неисправности – поломка встроенных пластиковых деталей и штока, на которой крепится ручка.

Отлив чаще всего выходит из строя в результате засорения фильтрующих форсунок на его выходе – в этом случае напор воды разрывает его тонкостенную трубку и образуется течь.

Как разобрать

При проведении ремонтных работ часто требуется разобрать однорычажный смеситель, процесс состоит из следующих этапов:

При помощи ножа или плоской отвертки снимают пластмассовую заглушку в боковой части ручки, фиксирующий винт может иметь головку под крестообразную отвертку или ключ шестигранник. Откручивают крепежный винт подходящим инструментом, перед проведением работ может понадобиться его предварительная обработка бытовыми химическими средствами против известкового налета и ржавчины.
После снятия ручки откручивают декоративную насадку. Она рассчитана на ручное снятие, но в процессе долгой работы в резьбу попадает вода и налет препятствует выкручиванию. Для облегчения снятия можно использовать разводной ключ, предварительно подложив под его губки мягкую тряпку для предотвращения царапин на хромированной поверхности. При проведении работ по демонтажу колпака следует избегать чрезмерных усилий – это может привести к деформации тонкостенной накладки.
Под колпаком находится зажимная гайка с шестигранным кольцом в верхней части – она просто выкручивается разводным ключом против часовой стрелки. Снять картридж легко – он извлекается из установочного гнезда пальцами за рычаг.

Как заменить картридж

Перед тем как поменять картридж в смесителе, внутренние детали корпуса смесителя очищают от налета и грязи при помощи тряпки и бытовых химических средств. Заменить картридж новым довольно просто — при установке совмещают корпусные выступы с углублениями в установочном гнезде.

Ошибки, которые можно совершить

Часто бывает, что после, казалось бы, правильной сборки, картридж некорректно работает. Происходит это из-за того, что выступающая резиновая прокладка в нижней части при установке мешает точному попаданию двух фиксирующих выступов на его корпусе в посадочные гнезда. Кран придется снова полностью демонтировать, устанавливать блок в правильное положение и сильнее придавливать рукой при закручивании прижимной гайки.

При монтаже важно не пережать зажимную гайку – это может привести к тугому ходу джойстика и сжатию корпусной оболочки, вызывающего быстрый износ внутренних деталей и в крайних случаях их растрескивание — если джойстик туго перемещается, следует сразу ослабить прижим.

Ремонт шарового смесителя

Основной ремонт шарового смесителя на кухне своими руками — замена прокладок, при значительных повреждениях отлива или корпусной оболочки, приводящим к протечкам, сантехнику придется менять.

Перед тем как отремонтировать шаровой кран, подготавливают обычный инструмент и расходные материалы в виде резиновых цилиндрических прокладок и купольной шайбы. Средства бытовой химии могут понадобиться для предшествующей обработки покрытых налетом и коррозией деталей.

Возможные неисправности

К основным неисправностям шаровых видов относится:

износ верхней купольной прокладки;
дефекты полого металлического шара;
истирание седлообразных клапанов;
ослабление пружин.

Если мы ремонтируем смеситель своими руками, то в отличие от картриджных видов, для точного определения неисправной детали требуется его предварительная разборка.

Разбираем смеситель

Разбирая смеситель однорычажный шарового типа выполняют следующие операции:

Снимают декоративную накладку на ручке, полностью откручивают фиксирующий винт и снимает ручку.
Отвинчивают верхний колпак разводным ключом, устанавливая его в наружные шлицы.
Извлекают пластиковую шайбу с куполообразным резиновым кольцом и шар из корпуса, отверткой достают седельные прокладки с пружинами.

Как отремонтировать

В самостоятельном ремонте может помочь инструкция по соединению крана, изучив которую починить его будет намного проще.

Но и при ее отсутствии ремонт не представляет особой сложности, в основном выполняют следующие операции:

Чаще всего меняют седла клапанов. Для этого их вставляют в корпусные выемки вместе с пружинами.
При повреждении шара, любой шаровой ремонт неэффективен – его меняют на новый.
Износ верхней купольной шайбы происходит очень редко, при истирании нужна замена.

Заключение

Ремонт однорычажных моделей кухонных кранов своими руками — довольно простая задача даже для неподготовленного домовладельца. Основные виды кранов – шаровые и картриджные, имеют схожие процессы разборки и сборки с использованием одинакового сантехнического и бытового инструмента.

kuhnier.ru

Однорычажные смесители и их ремонт

Сегодня большинство ванн, раковин и других предназначенных для этого предметов сантехники оборудованы однорычажными смесителями. Они пришли на смену еще совсем недавно присутствующим в квартирах, домах и многих государственных учреждениях смесителям с 2-мя вентилями. Предназначены они были для того, чтобы смешивать горячую и холодную воду. Для этого требовалось несколько раз повернуть то один, то другой вентиль, после чего вы сможете принять ванну, помыть посуду или просто умыться и почистить зубы.

Схема сборки однорычажного смесителя.

Сейчас совсем другое дело: достаточно одного движения рукой, и вода нужной температуры уже льется из крана. Но даже такой, казалось бы, идеальный предмет не в состоянии уберечься от износа. Время не щадит и его.

Самым подверженным износу механизмом здесь является картридж. Его невозможно починить, поэтому единственный выход из такой ситуации — заменить на новый.

Как своими руками проводится замена в кране grohe картриджа?

Для того чтобы правильно провести запланированное мероприятие, необходимо точно знать, каково устройство картриджа в смесителе. Существует 2 их разновидности: шаровой и керамический картридж.

Схема замены картриджа смесителя grohe.

Первый представляет собой шар, внутри которого осуществляется смешивание воды. Этот шар находится внутри смесителя и имеет 3 отверстия. 2 из них предназначаются для того, чтобы впускать в него воду (соответственно, одно — для горячей воды, одно — для холодной), а третье — для вывода уже перемешанной жидкости из смесителя в раковину или ванну. Этот картридж расположен в гильзе, которая укрепляется в смесителе на резиновых седлах. Этот шар статичный, а регулировка его становится возможной благодаря штоку. Его рычаг может передвигаться как в вертикальном, так и в горизонтальном направлении.

Что касается смесителя с керамическим картриджем, то данный процесс здесь зависит от движения керамических дисков с отверстиями (их тоже 3), которые прижаты плотно друг к другу и, двигаясь, образуют затворы, позволяющие перемешивать воду и выводить ее из крана.

Замена картриджа своими руками в смесителе грое

Краны grohe оборудованы шаровыми картриджами, поэтому они и служат достаточно долго, но рано или поздно наступит момент, когда вам придется прибегнуть к его замене.

Но даже несмотря на то, какой вид картриджа стоит в смесителе (необязательно grohe), самым первым этапом в вашей работе станет перекрытие доступа в квартиру как холодной, так и горячей воды.

Перед началом работ необходимо перекрыть воду.

Данный этап является не менее важным, чем все последующие, так как в результате халатного отношения вам потом нужно будет не только устранять повреждения в своем жилище, но еще и возмещать убытки, нанесенные соседям. После того как подводящий кран закрыт, еще раз проверьте все краны в ванной и в кухне (откройте и закройте их).

Для того чтобы осуществить такой процесс, как замена в смесителе grohe картриджа, вам будут нужны следующие инструменты:

гаечный разводной ключ;
шестигранный ключ;
отвертка плоская;
ключ рожковый;
плоскогубцы.

Основные этапы замены картриджа в смесителе grohe

Для начала необходимо снять заглушку, далее вам открывается доступ к поворотному винту, который следует открутить.

Сначала необходимо снять заглушку, которая указывает на то, с какой стороны осуществляется подача горячей, а с какой холодной воды (похожа на кнопку, окрашенную наполовину в красный, наполовину в синий цвет). На этом самые легкие манипуляции закончены. Как только заглушка удалена, вам открывается доступ к поворотному винту, который фиксирует шток картриджа смесителя. Этот винт может иметь совершенно разную форму (зависит от модели смесителя и даже от ее выпуска). Для того чтобы открутить винт, может понадобиться отвертка или шестигранный (или рожковый) ключ. Дальнейшие ваши действия будут зависеть от того, насколько долго прослужил вам картридж.

Основная задача сейчас — снять рычаг смесителя. Для этого при нормальном состоянии смесителя достаточно 2-3 поворотов винта отверткой или ключом, и после этого ручка снимается. Но бывает и так, что при длительной эксплуатации смеситель ржавеет, что влияет и на состояние его рычага. В таком случае придется приложить усилие и оторвать пришедшую в негодность часть смесителя. Альтернативным вариантом может стать попытка выбить ручку (рычаг) сильным напором воды, но это, как ранее упоминалось, опасно и для вас, и для соседей.

Далее откручивается декоративная гайка, после которой останется лишь с помощью гаечного ключа соответствующего размера открутить следующую за декоративной, большую гайку. Главное здесь — не переусердствовать, так как смеситель может сломаться. Итак, перед вами появился картридж, который осталось всего-навсего удалить и поменять на новый. Многие производители (в том числе и grohe) предлагают спецификацию к смесителю, поэтому приобрести картридж можно еще до того, как старый будет снят. Если же этого нет, то придется с использованным картриджем отправляться в магазин для того, чтобы купить аналогичный, так как другой тип в смеситель не подойдет.

Но даже если вы приобретете очень хороший картридж, это не станет залогом его долгой эксплуатации. Если вода не соответствует по своему составу требованиям использования картриджей, то в них снова и снова будут образовываться известь и ржавчина, которые сигнализируют о том, что пора менять поизносившуюся деталь. Таким образом, замена в кране картриджа осуществляется одинаково для всех видов картриджей.

dekormyhome.ru

Картридж: как выглядит и где находится

Картридж — сердцевина однорычажного смесителя. Благодаря нему потоки горячей и холодной воды смешиваются в заданной пропорции и под определённым напором устремляются в излив (носик) крана. Рабочие элементы дискового картриджа заключены в пластиковый корпус.

Дисковый картридж заключен в пластиковый корпус

В его нижней части расположено три отверстия. Вверху находится шток — стержень, соединяющий рычаг смесителя и верхний керамический диск, спрятанный внутри корпуса. Этот диск приводится в движение поворотом рукоятки смесителя. Второй диск всегда неподвижен и плотно прилегает к первому. В обеих пластинах есть специальные отверстия, через которые поступает и выливается вода.

Когда поднимают и поворачивают ручку крана, воздействуют на шток, который, в свою очередь, смещает и вращает верхний диск. Его смещением регулируется мощность напора воды. А при вращении верхнего диска его прорези частично совмещаются с отверстиями в нижнем диске, вследствие чего холодная и горячая вода смешиваются.

Устройство однорычажного крана: 1– рычаг; 2 — излив; 3 — керамический картридж; 4 — корпус; 5 — фиксирующая скоба; 6 — гибкие шланги для подводки воды

Когда необходимо менять

Как правило, дисковые картриджи выходят из строя по причине износа движущихся пластиковых деталей. Керамические пластины изнашиваются намного реже. Но, по большому счету, не имеет значения, из-за чего поломался картридж. Его в любом случае придётся заменить, ибо это одноразовая деталь, не подлежащая ремонту.

Признаки неисправности картриджа:

вода не смешивается должным образом (с крана льётся только холодная или только горячая);
нарушена подача воды (при повороте рычага в одно из крайних положений ничего не поступает);
при фиксированном положении рычага температура воды каждый раз меняется;
не удаётся включить воду на полный напор;
невозможно полностью перекрыть воду;
вода протекает из-под рукоятки;
чтобы повернуть рычаг, требуются усилия.

Срок службы смесителя значительно снижается из-за содержащихся в воде вредных примесей: ржавчины, извести, песка и других нерастворимых мелких частиц. Решить проблему помогут фильтры механической очистки и умягчения воды. Однако ничто не работает вечно, и любой картридж рано или поздно придётся менять.

Как сменить своими руками: инструкция

Необязательно звать сантехника, чтобы заменить в кране картридж. Его установка не вызовет особых трудностей. Сложность задачи состоит лишь в том, чтобы правильно выбрать новый картридж. А это проще сделать, имея на руках старый, который нужно будет показать продавцу в качестве образца. Но сначала сломанную деталь необходимо извлечь из смесителя.

Инструменты, которые понадобятся:

плоская отвёртка или шестигранник (зависит от типа стопорного винта);
разводной или газовый ключ.

Перед тем как разбирать кран, перекрывают на входе холодную и горячую воду. Поднимают рычаг и выпускают остатки воды.

Плоской отвёрткой, кончиком ножа или просто ногтем поддевают и снимают декоративную заглушку на рычаге, под которой находится стопорный винт.

На декоративную заглушку нанесены синяя и красная метки
В зависимости от типа винта ослабляют его шестигранником или плоской отвёрткой.

Чтобы отвинтить рычаг, понадобится плоская отвертка или шестигранник
Движением вверх снимают рукоятку. Если рычаг прикипел к корпусу и не снимается, его сбрызгивают «жидким ключом» WD-40. Или применяют народный метод: поливают кран кипятком. Под действием тепла металл расширится, и рычаг снимется.

Ослабив фиксатор, снимают рычаг
Отворачивают вручную декоративную сферическую гайку, расположенную под ручкой. Применять силу, а тем более использовать гаечный ключ, не рекомендуется, поскольку эта деталь довольно хрупкая и может сломаться.

Вручную отвинчивают декоративную гайку
Под сферической гайкой находится ещё одна, которая прижимает картридж к корпусу. Её выкручивают разводным или газовым ключом.

Ключом откручивают прижимное кольцо
Движением вверх вынимают неисправный картридж и отправляются с ним в магазин покупать точно такой новый.

Сняв фиксирующую шайбу, вынимают сердцевину смесителя
Прежде чем поставить исправный картридж, кран чистят внутри от скопившихся за время эксплуатации известковых отложений, грязи, ржавчины, песка, иначе вновь приобретённая деталь не встанет на место.

Новый картридж устанавливают легко, без усилий
При установке картриджа следят, чтобы отверстия на нём и на корпусе смесителя точно совпали. Облегчить эту задачу призваны специальные метки в виде выступов на картридже.

Важно, чтобы отверстия на картридже и на седле смесителя точно совпадали
Собирают кран в обратном порядке: ключом затягивают прижимную гайку, руками завинчивают декоративную сферическую шайбу, ставят на место рычаг, затягивают стопорный винт и закрывают его заглушкой.

Собирают смеситель в обратном порядке
Открывают воду на входе и проверяют смеситель на отсутствие протечек.

Проверяют качество работы, пустив воду

Видео: Устройство картриджа и его замена

Особенности замены на разных смесителях

В разных моделях смесителей дисковые картриджи могут отличаться друг от друга диаметром, посадочной частью и длиной штока. Самый распространённый диаметр — 40 мм (маркируется как d40). Но часто встречаются и картриджи диаметром 35 мм. Внешне они ничем не отличаются, кроме размера.

Что касается посадочной части, то при покупке нового картриджа лучше иметь при себе старый для сравнения. Длина и толщина штока, как правило, стандартная, но бывают исключения.

Запасной картридж целесообразно приобрести одновременно с новым смесителем. Покупка обойдётся не намного дороже, но зато в будущем удастся избежать долгих поисков нужной детали.

В последнее время многие производители используют раздельные дисковые картриджи в двухвентильных смесительных кранах. В таком кране, в отличие от смесителя с одной рукояткой, картридж расположен непосредственно под вентилем и крепится к корпусу резьбовым соединением.

Смеситель с раздельными дисковыми картриджами

Откручивают картридж разводным ключом. В остальном порядок действий такой же, как и при ремонте однорычажного смесителя.

Кроме дисковых, иногда встречаются шаровые картриджи. Они представляют собой шар из нержавеющей стали с несколькими отверстиями. Когда рычаг смесителя поднимают и поворачивают, отверстия в шаре смещаются относительно дырочек в корпусе крана, через которые подаётся вода из трубопроводов. Таким образом регулируется сила потока и количество поступающей холодной и горячей воды, которая смешивается внутри.

Замена шарового картриджа

Теоретически конструкция достаточно надёжна, но на практике картридж постепенно выходит из строя из-за известковых отложений и твёрдых частичек песка, оседающих на деталях шара. По этой причине, а также из-за того, что для выпуска кранов с шаровым картриджем требуется специально разрешение, такие смесители сегодня почти не производятся. Порядок замены шарового картриджа не отличается от установки дискового.

Несмотря на кажущуюся простоту процесса, к замене картриджа нужно подойти ответственно. Главное в этом деле — последовательность и терпение, дабы из-за нечаянно раскрошенной детали или сорванной резьбы не пришлось покупать новый смеситель. Зато если сменный картридж правильно подобран и установлен, кран будет исправно служить ещё не один год.
