Как устроена скважина для воды

Схема и принцип работы скважины на воду

Владельцы дач и загородных домов нуждаются в обустройстве собственной системы водоснабжения. Далеко не всегда для них открыта возможность подключения к центральной магистрали. В таком случае идеальным решением станет обустройство собственного источника. Прежде, чем приступить к активным действиям, следует ознакомиться с теоретическим аспектом, узнать принцип работы скважины и варианты её бурения.

Способы бурения

Гидробурение актуально для создания бесфильтровых конструкций

Перед выяснением ответа на вопрос, как устроена скважина, вполне логично будет изучение методов и устройств, способствующих её формированию. Возможные варианты бурения:

• Алмазное бурение. Названо по типу рабочего инструмента. Применяется крайне редко из-за его высокой стоимости.


• Турбинное бурение. Скважины на воду появляются благодаря применению турбобура. При обороте турбины он совершает поступательные движения. В процессе используются бурильные трубы.
• Электробур. Эксплуатация устройства предполагает его предварительное подключение к источнику энергии. Процесс бурения легко контролируется с поверхности.
• Гидродинамическое бурение. Его использование актуально для создания бесфильтровых конструкций. Незаменимо в случаях, когда важно строго придерживаться формы.
• Шнековое бурение разрушает породу, которую после подымают наверх. Применяют при работе с мягкими породами для неглубоких скважин. Подобная методика очень популярна, но совершенно не подходит для работы с твёрдыми участками.
• Пневмоударное бурение. Актуально для применения на небольших глубинах. Отличается высокими энергозатратами, поэтому редко используется владельцами дач.
• Винтовые двигатели. Работа с ними напоминает турбинное бурение. Относительно небольшие габариты винта делают более комфортной его эксплуатацию. Часто используется для создания водозаборных систем на дачных участках.

Основные этапы бурения на следующем видео:

Принцип работы скважины

Принцип работы идентичен для всех разновидностей водозаборных скважин. В чём он заключается?

1. После бурения скважины производится монтаж обсадной трубы. Она может быть стальной или пластиковой, перфорированной или асбестоцементной. Подобное устройство защищает стенки от осыпания, в результате которого вода загрязняется, а источник со временем перестаёт функционировать.


2. Первичную очистку жидкости от твёрдых частиц исполняет фильтр. Его фиксируют к нижней части обсадной колонны. Для этого выжигают или высверливают отверстия. Перфорированную часть устройства покрывают фильтровальной сеткой.
3. Для герметизации устья используют оголовок
4. Насос по трубам поднимает воду. Его устанавливают после устройства обсадной колонны.

Схема устройства стандартной скважины

Важно! Предварительно к насосу подсоединяют обратный клапан, кабель и напорную трубу. Мощность оборудования рассчитывается на основании данных – удалённость скважины от потребителя; расстояние между водоносным слоем и землёю.

1. Водоподъёмную трубу присоединяют к водопроводной.
2. Утепляют скважину.
3. Устанавливаются все необходимые элементы для автоматизации водоснабжения, в том числе и система контроля давления.

Функциональные узлы скважины

Наглядное расположение оборудования в шахте кессона

Скважина имеет достаточно много элементов:

• Водозабор. Для его устройства характерно наличие сетки и обратного клапана.
• Всасывающая магистраль. Через неё вода поступает в корпус насоса или насосной станции.
• Непосредственно насос. Всасывает жидкость и под давлением поднимает её вверх.
• Реле давления.
• Гидроаккумулятор. Защищает от гидроударов.
• Электромотор.

Инвентарь для обустройства скважины

Пример установки металлического кессона на скважину

Чтобы наладить работу скважины, нужно использовать следующие элементы:

• Насос со страховочным тросом и электрокабелем для последующего подключения.
• Автоматическое устройство. которое будет регулировать напряжение и беречь двигатель от перегревания.
• Гидропневмобак. Его задача – защитить от гидравлических ударов, отрегулировать давление, уменьшить частоту включений-выключений насоса. Размеры бака варьируют от 10 до 10000 литров. Оптимальный объём для среднестатистического дома – 100 л.
• Кессон. Стальной бак служит для защиты оборудования, необходимого для подъёма воды. Устанавливается на глубине 0,5-1 м.

Внимание! Конструкцию обязательно нужно утеплить и гидроизолировать.

• Провод (который обеспечивает бесперебойное снабжение) и водопроводные трубы (выводят от кессона к дому).

Последовательность подключения элементов

Схема подключения оборудования скважины с погружным насосом

Схема подключения скважины на воду имеет следующий порядок:

• Снаружи обустройство водопровода начинается с определения показателей: глубина источника и мощность насоса. Большинство насосных агрегатов имеют встроенный обратный клапан, в противном случае его нужно будет установить.

Важно! Обратный клапан удерживает воду под давлением.

• Присоединение трубопровода не должно вызывать каких-либо сложностей. Их монтируют после соединение обсадных труб с оголовком и муфтой. Следует обязательно убедиться в герметичности мест стыковки, иначе труба может сорваться в процессе эксплуатации. Диаметр водопроводных труб должен превышать 3,2 см.
• Между скважиной и домом вырывают ров. Трубы прокладывают на глубине 0,5-1 м и утепляют минватой.
• Решив поставлять воду при помощи надземных коммуникаций нужно также позаботиться об их утеплении. Иногда для этого прокладывают греющий электрокабель.
• В заключение внешних работ в фундаменте здания пробивают отверстие около 5 см. вставляют в него гильзу и вводят трубы. Участок герметизируют монтажной пеной.

Обустройство скважины на воду можно посмотреть на видео:

Схема устройства скважины

Обустройство скважины может иметь различные вариации. Схема зависит от материалов изготовления и вида скважины.

В целом схема устройства выглядит так:

• Вода поднимается из водоносного слоя, проходит сквозь фильтр и оказывается внутри выработки с круглым сечением.
• Включённый насос направляет жидкость по водопроводной трубе.
• Вода движется вверх и попадает в приёмник, а оттуда в водопровод.

Конструкция артезианской скважины наглядно отражена на фото:

Схема устройства ствола артезианской скважины

Водоснабжение из скважины – обустройство и принцип действия

Водоснабжение из скважины – обустройство и принцип действия

В загородных домах и дачах основными, и часто единственными, источниками воды являются колодцы и скважины. А потребление жидкости только на первый взгляд кажется незначительным, она нужна для полива грядок и деревьев, для санитарно – гигиенических нужд проживающих людей, для приготовления пищи и для питья. «Потому, что без воды – и не туды и не сюды» как сказал классик. Подсчитано, что для семьи из 3-х человек средний расход составляет порядка 0,3-х кубометров в час. Так где же брать воду?

Водоносные слои

Она у нас под ногами и размещается в слоях различной глубины залегания.

Рис.1. Принцип расположения водоносных слоев

Ближайший к поверхности источник жидкости называют «верховодкой». Она располагается на глубине 5 – 9 метров, часто ближе. Количество воды в таких слоях зависит от погодных условий, в засушливое время она может уйти совсем. Поскольку фильтрующий грунта слой незначителен, в такой жидкости может присутствовать много загрязнений и растворенных веществ от удобрений или близлежащих ферм. Использовать такую воду рекомендуется только для технических нужд, при необходимости личного потребления ее обязательно нужно кипятить.

На горизонтах 9 – 15 метров часто метров часто можно найти грунтовую воду, лучшего качества с достаточными потребительскими свойствами.

Для забора жидкости с этих слоев применяются колодцы (на верховодке) или неглубокие скважины песчаного горизонта.

Самым глубоким источником живительной влаги является артезианский горизонт с глубиной залегания от 30 до 200 метров. Он может поставлять воду высокого качества с отличными потребительскими свойствами, по вкусу не уступающую родниковой. Для забора жидкости с таких глубин бурят артезианские скважины, имеющие свои конструктивные особенности.

Поиски воды на участке

Для этого имеются несколько способов:

Нужен глиняный горшок, один или несколько и тщательно высушенный силикагель. Насыпать его в горшок в количестве около литра и тщательно высушить. Взвесить на точных весах. Горшок укутать в ткань и зарыть на глубину примерно полуметра, через сутки выкопать и снова взвесить. По изменению веса легко определить, сколько силикагель впитал воды. Повторив опыт несколько раз (или зарыв несколько горшков) можно узнать, где вода ближе всего к поверхности.

Рис.2. Разведочное бурение на воду

Наблюдение

Безветренным вечером жаркого дня или ранним утром нужно присмотреться к своему участку. В местах близкой воды можно будет наблюдать туман, а если он стоит столбом или клубится – вода близко.

Также верным признаком является хорошо различимые столбы мошек, в местах их образования вода есть точно.

Устройство водозаборных сооружений

Такие объекты называются скважина, представляющая собой круглое отверстие на глубину нахождения влагоносного слоя. Понятно, что в чистом виде такое отверстие существовать не может – стенки осыплются и завалят проем. Поэтому они защищены обсадной трубой, устанавливаемой в процесс бурения скважины. Работы производятся в следующем порядке:

1. На месте, определенном как перспективное для добычи воды, нужно вырыть приямок размером 1,5 х 1,5 х 1,5 – 2,0 метра. В дальнейшем, когда скважина даст воду в достаточном количестве и качестве, в приямке бетонируют стенки или обшивают их деревянной обшивкой, чтобы при наступлении морозов стенки не обвалились.
2. По центру устанавливают бурильное оборудование и начинается процесс пробивки скважины. Способов пробивки (бурения) много, приведем один из них – простейший, доступный для выполнения самостоятельно. Для этого достаточно иметь:

2.1. Треногу высотой 4 – 5 метров с блоком;

2.2. Специальное приспособление – желонку – для пробивки отверстия и выемки грунта из него;

2.3. Прочный шнур, веревку для работы с желонкой.

2.4. Трубу обсадную, размеры по наружному диаметру: 146 мм, 159 мм, 168 мм, 194 мм, 203 мм, 219 мм.

Пробивка скважины

1. Процесс происходит следующим образом.

3.1. Желонка крепится к веревке, протянутой через блок треноги.

3.2. По перпендикуляру от блока устанавливается первая секция обсадной трубы. Ее положение должно быть строго перпендикулярно, достаточно контроля на первых 50 – 70 см погружения.

Рис.3. Схема и принцип работы установки для пробивки скважины

3.3. Один или двое рабочих вводят желонку в отверстие трубы и начинают поднимать ее и опускать ее в свободное падение, при этом грунт внутри трубы разрушается и набивается в желонку, удерживаемая специальным клапаном.

3.4. Через каждые 50 – 70 см погружения желонки ее извлекают из трубы и выгружают грунт через верхнее отверстие, после чего повторяют операцию.

Рис 4. Устройство и принцип работы желонки

Раскачиваясь в процессе работы, желонка разрушает грунт по контуру внутреннего диаметра обсадной трубы, которая собственным весом разрушает оставшуюся грунтовую опору и проседает под собственным весом.

3.5. Когда на поверхности останется 20 – 30 см первой секции обсадной трубы, к ней присоединяют вторую. На нарезных трубах это производится с применением муфты, но, в принципе схема соединения может быть и сварной, с контролем прямолинейности трубы.

3.6. Процесс продолжается до появления воды, что видно по вынимаемому из желонки грунту. Если поставлена цель добраться до артезианской воды, процесс продолжается и дальше. Верхние водоносные горизонты – это не чистая вода, а воднопесчаный слой.

Работы нужно выполнять бригадой в составе не менее 3-х человек. На практике для проходки к артезианскому слою, находящемуся на глубине 37 метров понадобилось 2 полных рабочих дня по глинисто-песчаному грунту.

В специализированных организациях бурение производится вращающимися колоннами буровыми или шнековым устройствами, оснащенными инструментом в зависимости от характеристик грунта в месте бурения.

Рис 5. Бурение скважины

Торцевой гравийный фильтр

Чтобы исключить массовое попадание к водозабору песка или мелкого известняка, в обсадную трубу нужно высыпать около 2-х ведер гравия в смеси мелкой с средней фракций, после чего несколько раз приподнять и опустить ее, давая возможность гравию распространиться за габариты трубы.

Гидрозатвор

Его назначение – предотвращение попадания в скважину талой и дождевой воды. Выполняется из глины, можно использовать вынутую из скважины. Желательно использовать армирующую добавку в виде фибровой стружки, продающейся в магазинах стройматериалов специально для этих целей. Объем добавки в пределах 5%. Глину размещать до консистенции густой сметаны. Вокруг обсадной трубы сделать коническое углублении 80 – 100 см и диаметром в верхней части таких же размеров. Углубление заполнить глинистым раствором. Дать сохнуть в течение 7 дней, накрыв сверху пленкой.

Нижний фильтр

На первой секции обсадной трубы перед ее погружением нужно устроить фильтр. Принцип исполнения выглядит следующим образом:

• на протяжении порядка 2 метров от нижнего конца трубы просверлить ряд отверстий диаметром 3 – 4 мм. Расстояние между отверстиями 10 – 12 мм;
• обернуть участок трубы с отверстиями фильтрующей сеткой, стыки желательно закрепить пайкой
• второй вариант – на участок с отверстиями намотать плотно – виток к витку – проволоку из нержавеющей стали диаметром 1,0 – 1,2 мм, концы витков закрепить сваркой или пайкой.

Жизненный цикл фильтра из сетки – не менее 10 лет, проволочного – порядка 50.

Выбор насоса

Для правильного выбора насоса необходимо:

• предварительно определиться с величиной дебета скважины, то есть – при какой производительности насоса она будет в состоянии удерживать стабильный (динамический) уровень воды. В противном случае насос время от времени будет «хватать» воздух, за этим последует быстрый выход его из строя;
• замерить верхний уровень воды, т.е. расстояние от воды оголовка скважины (динамический уровень), таким образом можно определить высоту подъема – одна из технических характеристик насоса, указанная в паспорте;
• для погружных насосов – диаметр – он должен быть меньше
• внутреннего диаметра обсадной трубы не менее, чем на 4 мм;
• Тип насоса – вибрационный или центробежный. При этом нужно учитывать, что вибрационные насосы более долговечны и надежны в работе. Но создаваемая ими вибрация постепенно выводит из строя скважину, сначала вода становится мутной, снижается дебет и в конце концов она прекращает давать воду.

Насосы для скважин бывают погружные и наружные. Первые устанавливаются непосредственно в скважине, примерно в 2-х метрах ниже верхнего уровня жидкости. Вместе с ним опускают электрический кабель и шланг подачи воды. Такой насос необязательно извлекать на зиму, если это дачная скважина.

Принцип работы наружного насоса центробежный, он устанавливается на верхнем конце заборной трубы, присутствие воды в нем обязательно, чему способствует исправно работающий обратный клапан. Соединение с заборной трубой через муфту или фланцевое.

Дополнительное оборудование

Для обеспечения долгосрочной эксплуатации насоса в системе нужно предусмотреть защиту от «безводной» работы. Как правило, это поплавковая система, отключающая подачу электроэнергии при снижении уровня жидкости до критического минимального. При восстановлении уровня датчик вновь включает подачу тока. Для этой цели применяются также датчики протока. Принцип его работы состоит в том, что при наличии давления в насосе подвижный лепесток отжимается, срабатывает герконовое реле и насос в рабочем состоянии, при отсутствии давления лепесток опускается, размыкая реле.

Чтобы сохранить водяной столб в заборной трубе на нижнем его конце устанавливают обратный клапан, предотвращающий сток воды при отключении насоса.

Виды водозаборных устройств

Различают несколько видов скважин:

1. Разведочные.
2. Фильтровые стволы (на песок).
3. Артезианская (на известняк).
4. Промышленная.

Разведочное бурение осуществляется при неясной гидрогеологической обстановке. Работы по проходке ствола осуществляюися способом вращения с использованием инструмента малого диаметра, поэтому стоимость их невысока. Основное назначение – прояснение ситуации с расположением водоносных горизонтов.

Фильтровые стволы (на песок) — самый распространенный и дешевый вид скважин на воду, популярный в дачном варианте. Не рассчитаны на долгую эксплуатацию (до 5 лет) и не обладают высоким дебетом (0,5 – 1,0 м 3 /час). Забор воды осуществляется из водоносных песков с глубины до 30 метров. Жизнестойкость ствола зависит о регулярности использования – при длительных простоях фильтр заиливается. При оснащении такого ствола ручным насосом его называют абиссинским колодцем.

Рис 6. Схема скважины на воду с погружным насосом

Артезианская скважина (на известняк) – характерна большой глубиной, зависящей от глубины залегания водоносных известняков. Сама по себе эта среда активно очищает воду от болезнетворных бактерий, улучшая вкусовые ее качества. Если под водоносным слоем имеется скальное основание, применение нижних фильтров необязательно. При дебете 3 – 4 м 3 /час обеспечивает водоснабжение небольшого поселка. При наличии в слое суглинков применяется система со второй обсадной трубой.

На земле немного мест, где воды нет вообще. Умет найти ее – сплав искусства и науки. Устроить водозаборное устройства также несложно, если это ствол из близкого к поверхности горизонта. Но лучше всего все-таки доверить эти работы специалистам.

Похожие статьи по данной теме:

Обустройство скважины на участке своими руками

Вода для частного дома: обустройство скважины

Когда нужно делать капитальный ремонт скважины

Принцип работы скважины

Как и в колодце вода в ней находится в водоносном слое. С помощью установленного насоса она подается наверх. Для укрепления выработки монтируют обсадную трубу. в качестве которой используют пластиковые, стальные, перфорированные или асбестоцементные изделия. Если этого не сделать, тогда со стенок грунт начнет осыпаться, из-за чего скважина впоследствии перестанет функционировать.

Скважина имеет следующую схему работы:

• Из водоносного слоя подается вода, которая сначала проходит через фильтр, а потом уже попадает в выработку круглого сечения;
• Включенный насос нагнетает жидкость по водонапорной трубе;
• После чего вода поступает в приемник и перемещается по водопроводу.

Хотя схема может меняться, все зависит от типа используемого насоса.

Разновидности буровых выработок

Абиссинский колодец ― это забивная скважина, которая является самым простым вариантом. Чтобы ее обустроить на участке водяной пласт должен иметь глубину до 12 метров. Качество воды в ней зависит в основном от строения почвы. Такую выработку при необходимости можно устроить в подвале.

Песчаная скважина, схема которой пользуется большим спросом, подходит лишь для личного пользования. Вода из нее по своим свойствам характеризуется как техническая, поэтому используется только для купания или полива огорода. В среднем водоносные слои в этой скважине залегают на глубине около 10—50 метров.

Кстати, буровые работы при таких пластах реально выполнить своими руками, главное, чтобы на участке через несколько метров не проходил сланец. Пройти его без помощи профессионалов навряд ли получится.

Разумеется, песчаные скважины имеют некоторые недостатки. Главный минус такой выработки ― перебой подачи воды. Связана проблема с сезонными перепадами уровня живительной влаги. Вдобавок ее нужно периодически обслуживать, особенно касается дачников, которым вода нужна лишь в летнее время. В этой ситуации фильтр, находящийся в скважине, со временем заиливается. Вот почему подъем воды должен быть регулярным. Кроме этого, срок службы такой скважины составляет не более 15 лет.

Артезианская выработка хоть и считается самой дорогой, но является наиболее эффективным методом централизованной подачи воды. Для ее бурения используется крупная техника, позволяющая углубиться примерно на 200―300 метров .

Из артезианской скважины вода лучше и качественнее, нежели из песчаной. Еще в ней фильтр почти не засоряется. Он монтируется в нижней части подающей трубы диаметром 219 мм. Эта выработка гарантирует на 99% постоянную подачу живительной влаги, а срок ее службы составляет 50 лет.

Правда, такие скважины тоже обладают недостатками. Например, иногда требуется монтаж дополнительных систем фильтрации, поскольку в составе воды могут содержаться различные соединения железа. К тому же, как упоминалось ранее, ее обустройство стоит дорого. Еще обязательно придется получать разрешение на бурение такой выработки и согласовывать проект.

Выбор необходимого оборудования

Самым важным этапом в обустройстве скважины является подбор оборудования, поскольку именно от него будет зависеть ее период эксплуатации и качество работы. В основном следует обратить внимание на выбор:

Он необходим для защиты устья от внешних негативных воздействий. Подобное устройство служит своеобразной емкостью, предохраняющей верхние метры ствола выработки от воздействия низких температур в земле.

Герметичный контейнер кессона еще может использоваться как технологический объем для установки разного оборудования, которые обслуживают скважину. Монтаж в нем автоматики, очистительных фильтров и прочих устройств позволяет сэкономить пространство в доме.

Производят кессоны из разных материалов: пластика, металлических конструкций или бетонных отливок. Установка этого оборудования особенно подходит в наших климатических условиях, ведь при суровых зимах грунт на дачной территории промерзает на глубину до полутора метров. Поэтому горизонтально проходящие трубопроводы должны располагаться ниже уровня промерзания.

Кессонный люк, установленный на верхней части устройства, как правило, утепляется листовым пенопластом. Внутри оборудования можно разместить лестницу.

Насосные устройства

Насос выступает основным элементом всей системы. При этом он может быть следующих типов:

• Погружной. Этот вибрационный насос является бюджетным вариантом. Его довольно редко применяют для обустройства системы водоснабжения, поскольку он имеет слишком низкую производительность. Более того, он способен даже разрушить стенки скважины.
• Центробежный. Такой агрегат является профильным оборудованием для водоснабжения из выработки.
• Поверхностный. Применяется лишь тогда, когда в скважине динамический уровень живительной влаги не опускается ниже семи метров.

Сегодня на рынке представлено много моделей скважинных насосов. Выбор их параметров происходит по характеристикам скважины и системы водоснабжения.

Кстати, в случае поломки насоса придется не только приобретать новый, но и платить за поднятие сломанного и монтаж купленного. Именно поэтому следует подходить более серьезно при выборе производителя.

Конструкция гидроаккумулятора

Данное оборудование для скважины используется для предотвращения гидроудара и регулировки давления содержимого трубопроводов. Еще гидроаккумулятор поддерживает минимальный уровень жидкости в системе.

Внутри этого устройства при нормальном функционировании находится запас живительной влаги, а также поддерживается минимальное давление. При использовании гидроаккумулятора насос включается реже, да и изнашивается меньше.

Конструкция такого устройства схожа с компенсационным баком. который применяется в отопительных системах. Но изготавливается гидроаккумулятор из других материалов, они не контактируют с водой и не меняют ее качество. Мембрана в нем создается из пищевой резины.

Оголовок для обсадной трубы

Предназначено это устройство для защиты от попадания мусора в ствол. Помимо этого, оно является опорой для подвески водоподъемной колонны и насоса. Оголовок создается из металла или пластика. В первом случае он способен выдерживать до 500 кг, а во втором ― до 200 кг. Соединение должно быть герметичным с применением резиновой прокладки.

Источник: santex1.ru

Абиссинский колодец.

Абиссинский колодец — это самый простой вид скважин, какой только можно придумать. Делается такая скважина при помощи забивания трубы в грунт. Сделать такую скважину возможно только на рыхлых грунтах, в которых мало камней. Еще одним решающим условием для такой скважины будет близость залегания первого водоносного горизонта. Поднять воду при таком методе устройства скважины возможно с глубины не более 9 метров. При более глубоком залегании грунтовых необходимо будет сначала выкопать специальную шахту, в дно которой будет забиваться труба. При таком варианте, для подъема воды наверх удобно использовать поверхностный насос или насосную станцию на его основе.

Для забивки используется металлическая трубка (например, из оцинкованной стали) небольшого диаметра (от 25 до 60 мм). Трубы между собой скрепляются при помощи резьбовых муфт. На конец первой забиваемой трубы необходимо надеть специальный конус и сделать отверстия, через которые вода из водоносного слоя будет попадать внутрь трубы. Упрощенный вид абиссинского колодца изображен ниже на рисунке:



1. Грунт.
2. Водоносный горизонт.
3. Бетонный цоколь.
4. Наконечник для забивки трубы.
5. Отверстия на трубе.
6. Фильтрующая сетка.

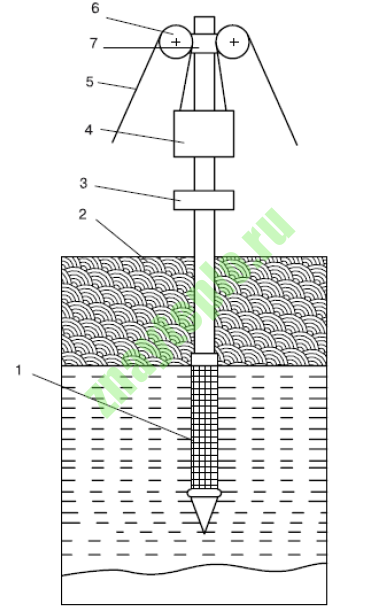

Забивка труб осуществляется способом, который напоминает забивание свай. На верх трубы устанавливается механизм, состоящий из груза, двух блоков для его подъема и отбойника, об который груз будет биться и забивать тем самым трубу в грунт. Для лучшего понимания смотрите на следующий рисунок:





1. Забиваемая труба.
2. Верхний грунт.
3. Отбойник для груза (подбабок)
4. Груз, которым производится забивка (баба).
5. Тросы закрепленные к грузу через блок.
6. Блоки.
7. Крепление блоков

В этом случае важно сохранять вертикальное направление трубы. Для этого используют строительный отвес.

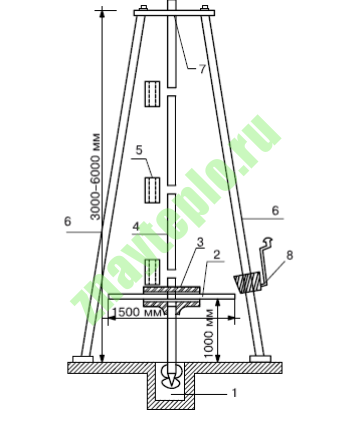

Бурение скважин.

1. Бур.
2. Вороток.
3. Тройник.
4. Штанга.
5. Муфта.
6. Вышка-тренога.
7. Отверстие.
8. Лебедка.

Если вы собираетесь использовать современный погружной скважинный насос, то вам необходимо будет пробурить скважину! В том случае, если вы обладаете навыками и специальным оборудованием, это не составит большого труда. А если у вас ничего нет, кроме денег, то вам проще всего нанять бригаду буровиков. Они, зачастую, знают на какой глубине в данной местности залегает пригодная для использования вода, кроме того, они оборудуют скважину обсадными трубами и произведут ее первоначальную прокачку от песка. Вам останется подобрать погружной насос, исходя из ваших потребностей и дебита скважины (насос с чрезмерно большим расходом быстро опустошит скважину и сгорит от сухого хода), подобрать диаметр и материал трубопроводов и автоматику, которая обеспечит постоянное давление в системе водопровода и защитит от сухого хода.

Диаметр обсадной трубы выбирается исходя из диаметра глубинного насоса. Чем меньше диаметр насоса, тем больше будет его цена и тем меньше выбор моделей. Поэтому советую вам диаметр 110 или 120 мм. На такой диаметр проще всего подобрать насос с нужными вам параметрами расхода и напора. Меньший диаметр обсадных труб можно использовать только, если вы делаете скважину под насосную станцию.

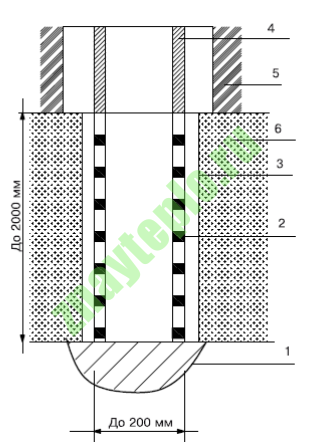

Перед тем как опустить обсадную трубу в скважину, ее низ перфорируют на высоту до 2 метров. В некоторых случаях нижний торец трубы заглушается и вода может попасть в трубу только через просверленные в ней отверстия. При этом под обсадной не будет образована «линза» с водой, кроме того это может занизить дебит скважины.

1. Водяная линза под обсадной трубой.
2. Перфорированная часть.
3. Сетчатый фильтр, одеваемый на трубу.
4. Неперфорированная часть.
5. Сухой грунт.
6. Водоносный слой.

На выходе из грунта обсадная труба обрезается и поверх нее устанавливается скважинный оголовок. Через него проходит напорная магистраль насоса, кабель питания и к нему крепится стальной трос, на котором будет подвешен глубинный насос. Подвешивать насос на кабеле питания запрещено! Это может привести к обрыву кабеля и падению насоса на дно скважины.

Резюме статьи.

Из всего, что сказано выше, можно сделать следующие выводы:

• Для рыхлых грунтов с высоким уровнем грунтовых вод возможно сделать абиссинский колодец.
• Бурение скважины лучше поручить специалистам, которые обладают нужными навыками и оборудованием. Они обязательно должны предоставить паспорт на скважину.
• Диаметр обсадной трубы при использовании глубинного насоса должен быть 110-120 мм (это облегчит подбор оборудования). Нижний конец трубы желательно сделать перфорированным. Это увеличит количество воды, которая попадает внутрь трубы.

На этом все! Вопросы пишите в комментариях, не забывайте делиться статьей через социальные сети.

Источник: znayteplo.ru

Принцип работы скважины

Как и в колодце вода в ней находится в водоносном слое. С помощью установленного насоса она подается наверх. Для укрепления выработки монтируют обсадную трубу, в качестве которой используют пластиковые, стальные, перфорированные или асбестоцементные изделия. Если этого не сделать, тогда со стенок грунт начнет осыпаться, из-за чего скважина впоследствии перестанет функционировать.

Скважина имеет следующую схему работы:

• Из водоносного слоя подается вода, которая сначала проходит через фильтр, а потом уже попадает в выработку круглого сечения;
• Включенный насос нагнетает жидкость по водонапорной трубе;
• После чего вода поступает в приемник и перемещается по водопроводу.

Хотя схема может меняться, все зависит от типа используемого насоса.

Разновидности буровых выработок

Абиссинский колодец ― это забивная скважина, которая является самым простым вариантом. Чтобы ее обустроить на участке водяной пласт должен иметь глубину до 12 метров. Качество воды в ней зависит в основном от строения почвы. Такую выработку при необходимости можно устроить в подвале.

Песчаная скважина, схема которой пользуется большим спросом, подходит лишь для личного пользования. Вода из нее по своим свойствам характеризуется как техническая, поэтому используется только для купания или полива огорода. В среднем водоносные слои в этой скважине залегают на глубине около 10—50 метров.

Кстати, буровые работы при таких пластах реально выполнить своими руками, главное, чтобы на участке через несколько метров не проходил сланец. Пройти его без помощи профессионалов навряд ли получится.

Разумеется, песчаные скважины имеют некоторые недостатки. Главный минус такой выработки ― перебой подачи воды. Связана проблема с сезонными перепадами уровня живительной влаги. Вдобавок ее нужно периодически обслуживать, особенно касается дачников, которым вода нужна лишь в летнее время. В этой ситуации фильтр, находящийся в скважине, со временем заиливается. Вот почему подъем воды должен быть регулярным. Кроме этого, срок службы такой скважины составляет не более 15 лет.

Артезианская выработка хоть и считается самой дорогой, но является наиболее эффективным методом централизованной подачи воды. Для ее бурения используется крупная техника, позволяющая углубиться примерно на 200―300 метров.

Из артезианской скважины вода лучше и качественнее, нежели из песчаной. Еще в ней фильтр почти не засоряется. Он монтируется в нижней части подающей трубы диаметром 219 мм. Эта выработка гарантирует на 99% постоянную подачу живительной влаги, а срок ее службы составляет 50 лет.

Правда, такие скважины тоже обладают недостатками. Например, иногда требуется монтаж дополнительных систем фильтрации, поскольку в составе воды могут содержаться различные соединения железа. К тому же, как упоминалось ранее, ее обустройство стоит дорого. Еще обязательно придется получать разрешение на бурение такой выработки и согласовывать проект.

Выбор необходимого оборудования

Самым важным этапом в обустройстве скважины является подбор оборудования, поскольку именно от него будет зависеть ее период эксплуатации и качество работы. В основном следует обратить внимание на выбор:

• кессона;
• гидроаккумулятора;
• оголовка;
• насоса.

Кессон

Он необходим для защиты устья от внешних негативных воздействий. Подобное устройство служит своеобразной емкостью, предохраняющей верхние метры ствола выработки от воздействия низких температур в земле.

Герметичный контейнер кессона еще может использоваться как технологический объем для установки разного оборудования, которые обслуживают скважину. Монтаж в нем автоматики, очистительных фильтров и прочих устройств позволяет сэкономить пространство в доме.

Производят кессоны из разных материалов: пластика, металлических конструкций или бетонных отливок. Установка этого оборудования особенно подходит в наших климатических условиях, ведь при суровых зимах грунт на дачной территории промерзает на глубину до полутора метров. Поэтому горизонтально проходящие трубопроводы должны располагаться ниже уровня промерзания.

Кессонный люк, установленный на верхней части устройства, как правило, утепляется листовым пенопластом. Внутри оборудования можно разместить лестницу.

Насосные устройства

Насос выступает основным элементом всей системы. При этом он может быть следующих типов:

• Погружной. Этот вибрационный насос является бюджетным вариантом. Его довольно редко применяют для обустройства системы водоснабжения, поскольку он имеет слишком низкую производительность. Более того, он способен даже разрушить стенки скважины.
• Центробежный. Такой агрегат является профильным оборудованием для водоснабжения из выработки.
• Поверхностный. Применяется лишь тогда, когда в скважине динамический уровень живительной влаги не опускается ниже семи метров.

Сегодня на рынке представлено много моделей скважинных насосов. Выбор их параметров происходит по характеристикам скважины и системы водоснабжения.

Кстати, в случае поломки насоса придется не только приобретать новый, но и платить за поднятие сломанного и монтаж купленного. Именно поэтому следует подходить более серьезно при выборе производителя.

Конструкция гидроаккумулятора

Данное оборудование для скважины используется для предотвращения гидроудара и регулировки давления содержимого трубопроводов. Еще гидроаккумулятор поддерживает минимальный уровень жидкости в системе.

Внутри этого устройства при нормальном функционировании находится запас живительной влаги, а также поддерживается минимальное давление. При использовании гидроаккумулятора насос включается реже, да и изнашивается меньше.

Конструкция такого устройства схожа с компенсационным баком, который применяется в отопительных системах. Но изготавливается гидроаккумулятор из других материалов, они не контактируют с водой и не меняют ее качество. Мембрана в нем создается из пищевой резины.

Оголовок для обсадной трубы

Предназначено это устройство для защиты от попадания мусора в ствол. Помимо этого, оно является опорой для подвески водоподъемной колонны и насоса. Оголовок создается из металла или пластика. В первом случае он способен выдерживать до 500 кг, а во втором ― до 200 кг. Соединение должно быть герметичным с применением резиновой прокладки.

Технология бурения скважины на воду

Прежде чем заняться бурением, необходимо сначала выкопать шурф, иначе говоря, углубление размером 1,5х1,5 метра. Стенки его нужно зашить досками. Потом над ним монтируется буровая вышка, представляющая собой треногу из металлических труб или бревен. На ее вершине фиксируется лебедка, к которой крепится колонка для бурения. Она может состоять из нескольких метровых штанг, скрепленных между собой в единое целое.

Бурение нужно выполнять с помощником. Один должен ключом поворачивать штангу вокруг своей оси, а другой ― молотком бить сверху, создавая тем самым дополнительную нагрузку. Вообще, желательно, чтобы эту работу выполняли 4 человека: двое исполнителей занимались прокруткой бура, а остальные осуществляли его подъем и опускание лебедкой.

Бур необходимо вытаскивать через каждые 50 см и хорошо очищать от грунта. Определить нужную глубину можно по уровню воды в выработке. Затем в скважину устанавливается обсадная труба с фильтрующей системой. Промежуток между трубой и землей следует залить бетонным раствором. Она будет возвышаться над грунтом.

После этого выполняется обустройство глиняного замка вокруг скважины. Если его не сделать, то все время в выработку будет проникать с поверхности дождевая и талая вода, что ухудшит ее качество.

На страховочный трос фиксируется насос с трубой для подачи жидкости и силовой кабель. Трубу подачи необходимо вывести наверх и приварить к кессону.

При глубоком залегании водоносного слоя бурение следует проводить с помощью спецтехники. Тем более что в некоторых ситуациях приходится выполнять несколько контрольных бурений для определения наилучшего источника.

Перед бурением требуется выполнить экспертизу. Запрещено обустраивать скважину на воду около септиков, выгребных ям и скоплений мусора.

Источник: nashgazon.com

Как устроена скважина для воды?

Добрый день, сегодня мы поговорим о том, как устроена скважина, из которой на вашем садовом участке добывается вода для полива и прочих бытовых нужд. Итак, перейдем ближе к делу! Начнем с самого простого вида скважин, который называется абиссинским колодцем.

Абиссинский колодец.

Абиссинский колодец — это самый простой вид скважин, какой только можно придумать. Делается такая скважина при помощи забивания трубы в грунт. Сделать такую скважину возможно только на рыхлых грунтах, в которых мало камней. Еще одним решающим условием для такой скважины будет близость залегания первого водоносного горизонта. Поднять воду при таком методе устройства скважины возможно с глубины не более 9 метров. При более глубоком залегании грунтовых необходимо будет сначала выкопать специальную шахту, в дно которой будет забиваться труба. При таком варианте, для подъема воды наверх удобно использовать поверхностный насос или насосную станцию на его основе.

Для забивки используется металлическая трубка (например, из оцинкованной стали) небольшого диаметра (от 25 до 60 мм). Трубы между собой скрепляются при помощи резьбовых муфт. На конец первой забиваемой трубы необходимо надеть специальный конус и сделать отверстия, через которые вода из водоносного слоя будет попадать внутрь трубы. Упрощенный вид абиссинского колодца изображен ниже на рисунке:

Примерный вид абиссинского колодца

1. Грунт.
2. Водоносный горизонт.
3. Бетонный цоколь.
4. Наконечник для забивки трубы.
5. Отверстия на трубе.
6. Фильтрующая сетка.

Забивка труб осуществляется способом, который напоминает забивание свай. На верх трубы устанавливается механизм, состоящий из груза, двух блоков для его подъема и отбойника, об который груз будет биться и забивать тем самым трубу в грунт. Для лучшего понимания смотрите на следующий рисунок:

Схема забивки труб абиссинского колодца

1. Забиваемая труба.
2. Верхний грунт.
3. Отбойник для груза (подбабок)
4. Груз, которым производится забивка (баба).
5. Тросы закрепленные к грузу через блок.
6. Блоки.
7. Крепление блоков

В этом случае важно сохранять вертикальное направление трубы. Для этого используют строительный отвес.

Бурение скважин.

Схематичный вид буровой установки

Если вы собираетесь использовать современный погружной скважинный насос, то вам необходимо будет пробурить скважину! В том случае, если вы обладаете навыками и специальным оборудованием, это не составит большого труда. А если у вас ничего нет, кроме денег, то вам проще всего нанять бригаду буровиков. Они, зачастую, знают на какой глубине в данной местности залегает пригодная для использования вода, кроме того, они оборудуют скважину обсадными трубами и произведут ее первоначальную прокачку от песка. Вам останется подобрать погружной насос. исходя из ваших потребностей и дебита скважины (насос с чрезмерно большим расходом быстро опустошит скважину и сгорит от сухого хода), подобрать диаметр и материал трубопроводов и автоматику. которая обеспечит постоянное давление в системе водопровода и защитит от сухого хода.

Диаметр обсадной трубы выбирается исходя из диаметра глубинного насоса. Чем меньше диаметр насоса, тем больше будет его цена и тем меньше выбор моделей. Поэтому советую вам диаметр 110 или 120 мм. На такой диаметр проще всего подобрать насос с нужными вам параметрами расхода и напора. Меньший диаметр обсадных труб можно использовать только, если вы делаете скважину под насосную станцию.

Перед тем как опустить обсадную трубу в скважину, ее низ перфорируют на высоту до 2 метров. В некоторых случаях нижний торец трубы заглушается и вода может попасть в трубу только через просверленные в ней отверстия. При этом под обсадной не будет образована «линза» с водой, кроме того это может занизить дебит скважины.

Разрез нижней части обсадной трубы.

1. Водяная линза под обсадной трубой.
2. Перфорированная часть.
3. Сетчатый фильтр, одеваемый на трубу.
4. Неперфорированная часть.
5. Сухой грунт.
6. Водоносный слой.

На выходе из грунта обсадная труба обрезается и поверх нее устанавливается скважинный оголовок. Через него проходит напорная магистраль насоса, кабель питания и к нему крепится стальной трос, на котором будет подвешен глубинный насос. Подвешивать насос на кабеле питания запрещено! Это может привести к обрыву кабеля и падению насоса на дно скважины.

Резюме статьи.

Из всего, что сказано выше, можно сделать следующие выводы:

• Для рыхлых грунтов с высоким уровнем грунтовых вод возможно сделать абиссинский колодец.
• Бурение скважины лучше поручить специалистам, которые обладают нужными навыками и оборудованием. Они обязательно должны предоставить паспорт на скважину.
• Диаметр обсадной трубы при использовании глубинного насоса должен быть 110-120 мм (это облегчит подбор оборудования). Нижний конец трубы желательно сделать перфорированным. Это увеличит количество воды, которая попадает внутрь трубы.

На этом все! Вопросы пишите в комментариях, не забывайте делиться статьей через социальные сети.

Водоснабжение из скважины – обустройство и принцип действия

Водоснабжение из скважины – обустройство и принцип действия

В загородных домах и дачах основными, и часто единственными, источниками воды являются колодцы и скважины. А потребление жидкости только на первый взгляд кажется незначительным, она нужна для полива грядок и деревьев, для санитарно – гигиенических нужд проживающих людей, для приготовления пищи и для питья. «Потому, что без воды – и не туды и не сюды» как сказал классик. Подсчитано, что для семьи из 3-х человек средний расход составляет порядка 0,3-х кубометров в час. Так где же брать воду?

Водоносные слои

Она у нас под ногами и размещается в слоях различной глубины залегания.

Рис.1. Принцип расположения водоносных слоев

Ближайший к поверхности источник жидкости называют «верховодкой». Она располагается на глубине 5 – 9 метров, часто ближе. Количество воды в таких слоях зависит от погодных условий, в засушливое время она может уйти совсем. Поскольку фильтрующий грунта слой незначителен, в такой жидкости может присутствовать много загрязнений и растворенных веществ от удобрений или близлежащих ферм. Использовать такую воду рекомендуется только для технических нужд, при необходимости личного потребления ее обязательно нужно кипятить.

На горизонтах 9 – 15 метров часто метров часто можно найти грунтовую воду, лучшего качества с достаточными потребительскими свойствами.

Для забора жидкости с этих слоев применяются колодцы (на верховодке) или неглубокие скважины песчаного горизонта.

Самым глубоким источником живительной влаги является артезианский горизонт с глубиной залегания от 30 до 200 метров. Он может поставлять воду высокого качества с отличными потребительскими свойствами, по вкусу не уступающую родниковой. Для забора жидкости с таких глубин бурят артезианские скважины, имеющие свои конструктивные особенности.

Поиски воды на участке

Для этого имеются несколько способов:

Нужен глиняный горшок, один или несколько и тщательно высушенный силикагель. Насыпать его в горшок в количестве около литра и тщательно высушить. Взвесить на точных весах. Горшок укутать в ткань и зарыть на глубину примерно полуметра, через сутки выкопать и снова взвесить. По изменению веса легко определить, сколько силикагель впитал воды. Повторив опыт несколько раз (или зарыв несколько горшков) можно узнать, где вода ближе всего к поверхности.

Рис.2. Разведочное бурение на воду

Наблюдение

Безветренным вечером жаркого дня или ранним утром нужно присмотреться к своему участку. В местах близкой воды можно будет наблюдать туман, а если он стоит столбом или клубится – вода близко.

Также верным признаком является хорошо различимые столбы мошек, в местах их образования вода есть точно.

Устройство водозаборных сооружений

Такие объекты называются скважина, представляющая собой круглое отверстие на глубину нахождения влагоносного слоя. Понятно, что в чистом виде такое отверстие существовать не может – стенки осыплются и завалят проем. Поэтому они защищены обсадной трубой, устанавливаемой в процесс бурения скважины. Работы производятся в следующем порядке:

1. На месте, определенном как перспективное для добычи воды, нужно вырыть приямок размером 1,5 х 1,5 х 1,5 – 2,0 метра. В дальнейшем, когда скважина даст воду в достаточном количестве и качестве, в приямке бетонируют стенки или обшивают их деревянной обшивкой, чтобы при наступлении морозов стенки не обвалились.
2. По центру устанавливают бурильное оборудование и начинается процесс пробивки скважины. Способов пробивки (бурения) много, приведем один из них – простейший, доступный для выполнения самостоятельно. Для этого достаточно иметь:

2.1. Треногу высотой 4 – 5 метров с блоком;

2.2. Специальное приспособление – желонку – для пробивки отверстия и выемки грунта из него;

2.3. Прочный шнур, веревку для работы с желонкой.

2.4. Трубу обсадную, размеры по наружному диаметру: 146 мм, 159 мм, 168 мм, 194 мм, 203 мм, 219 мм.

Пробивка скважины

1. Процесс происходит следующим образом.

3.1. Желонка крепится к веревке, протянутой через блок треноги.

3.2. По перпендикуляру от блока устанавливается первая секция обсадной трубы. Ее положение должно быть строго перпендикулярно, достаточно контроля на первых 50 – 70 см погружения.

Рис.3. Схема и принцип работы установки для пробивки скважины

3.3. Один или двое рабочих вводят желонку в отверстие трубы и начинают поднимать ее и опускать ее в свободное падение, при этом грунт внутри трубы разрушается и набивается в желонку, удерживаемая специальным клапаном.

3.4. Через каждые 50 – 70 см погружения желонки ее извлекают из трубы и выгружают грунт через верхнее отверстие, после чего повторяют операцию.

Рис 4. Устройство и принцип работы желонки

Раскачиваясь в процессе работы, желонка разрушает грунт по контуру внутреннего диаметра обсадной трубы, которая собственным весом разрушает оставшуюся грунтовую опору и проседает под собственным весом.

3.5. Когда на поверхности останется 20 – 30 см первой секции обсадной трубы, к ней присоединяют вторую. На нарезных трубах это производится с применением муфты, но, в принципе схема соединения может быть и сварной, с контролем прямолинейности трубы.

3.6. Процесс продолжается до появления воды, что видно по вынимаемому из желонки грунту. Если поставлена цель добраться до артезианской воды, процесс продолжается и дальше. Верхние водоносные горизонты – это не чистая вода, а воднопесчаный слой.

Работы нужно выполнять бригадой в составе не менее 3-х человек. На практике для проходки к артезианскому слою, находящемуся на глубине 37 метров понадобилось 2 полных рабочих дня по глинисто-песчаному грунту.

В специализированных организациях бурение производится вращающимися колоннами буровыми или шнековым устройствами, оснащенными инструментом в зависимости от характеристик грунта в месте бурения.

Рис 5. Бурение скважины

Торцевой гравийный фильтр

Чтобы исключить массовое попадание к водозабору песка или мелкого известняка, в обсадную трубу нужно высыпать около 2-х ведер гравия в смеси мелкой с средней фракций, после чего несколько раз приподнять и опустить ее, давая возможность гравию распространиться за габариты трубы.

Гидрозатвор

Его назначение – предотвращение попадания в скважину талой и дождевой воды. Выполняется из глины, можно использовать вынутую из скважины. Желательно использовать армирующую добавку в виде фибровой стружки, продающейся в магазинах стройматериалов специально для этих целей. Объем добавки в пределах 5%. Глину размещать до консистенции густой сметаны. Вокруг обсадной трубы сделать коническое углублении 80 – 100 см и диаметром в верхней части таких же размеров. Углубление заполнить глинистым раствором. Дать сохнуть в течение 7 дней, накрыв сверху пленкой.

Нижний фильтр

На первой секции обсадной трубы перед ее погружением нужно устроить фильтр. Принцип исполнения выглядит следующим образом:

• на протяжении порядка 2 метров от нижнего конца трубы просверлить ряд отверстий диаметром 3 – 4 мм. Расстояние между отверстиями 10 – 12 мм;
• обернуть участок трубы с отверстиями фильтрующей сеткой, стыки желательно закрепить пайкой
• второй вариант – на участок с отверстиями намотать плотно – виток к витку – проволоку из нержавеющей стали диаметром 1,0 – 1,2 мм, концы витков закрепить сваркой или пайкой.

Жизненный цикл фильтра из сетки – не менее 10 лет, проволочного – порядка 50.

Выбор насоса

Для правильного выбора насоса необходимо:

• предварительно определиться с величиной дебета скважины, то есть – при какой производительности насоса она будет в состоянии удерживать стабильный (динамический) уровень воды. В противном случае насос время от времени будет «хватать» воздух, за этим последует быстрый выход его из строя;
• замерить верхний уровень воды, т.е. расстояние от воды оголовка скважины (динамический уровень), таким образом можно определить высоту подъема – одна из технических характеристик насоса, указанная в паспорте;
• для погружных насосов – диаметр – он должен быть меньше
• внутреннего диаметра обсадной трубы не менее, чем на 4 мм;
• Тип насоса – вибрационный или центробежный. При этом нужно учитывать, что вибрационные насосы более долговечны и надежны в работе. Но создаваемая ими вибрация постепенно выводит из строя скважину, сначала вода становится мутной, снижается дебет и в конце концов она прекращает давать воду.

Насосы для скважин бывают погружные и наружные. Первые устанавливаются непосредственно в скважине, примерно в 2-х метрах ниже верхнего уровня жидкости. Вместе с ним опускают электрический кабель и шланг подачи воды. Такой насос необязательно извлекать на зиму, если это дачная скважина.

Принцип работы наружного насоса центробежный, он устанавливается на верхнем конце заборной трубы, присутствие воды в нем обязательно, чему способствует исправно работающий обратный клапан. Соединение с заборной трубой через муфту или фланцевое.

Дополнительное оборудование

Для обеспечения долгосрочной эксплуатации насоса в системе нужно предусмотреть защиту от «безводной» работы. Как правило, это поплавковая система, отключающая подачу электроэнергии при снижении уровня жидкости до критического минимального. При восстановлении уровня датчик вновь включает подачу тока. Для этой цели применяются также датчики протока. Принцип его работы состоит в том, что при наличии давления в насосе подвижный лепесток отжимается, срабатывает герконовое реле и насос в рабочем состоянии, при отсутствии давления лепесток опускается, размыкая реле.

Чтобы сохранить водяной столб в заборной трубе на нижнем его конце устанавливают обратный клапан, предотвращающий сток воды при отключении насоса.

Виды водозаборных устройств

Различают несколько видов скважин:

1. Разведочные.
2. Фильтровые стволы (на песок).
3. Артезианская (на известняк).
4. Промышленная.

Разведочное бурение осуществляется при неясной гидрогеологической обстановке. Работы по проходке ствола осуществляюися способом вращения с использованием инструмента малого диаметра, поэтому стоимость их невысока. Основное назначение – прояснение ситуации с расположением водоносных горизонтов.

Фильтровые стволы (на песок) — самый распространенный и дешевый вид скважин на воду, популярный в дачном варианте. Не рассчитаны на долгую эксплуатацию (до 5 лет) и не обладают высоким дебетом (0,5 – 1,0 м 3 /час). Забор воды осуществляется из водоносных песков с глубины до 30 метров. Жизнестойкость ствола зависит о регулярности использования – при длительных простоях фильтр заиливается. При оснащении такого ствола ручным насосом его называют абиссинским колодцем.

Рис 6. Схема скважины на воду с погружным насосом

Артезианская скважина (на известняк) – характерна большой глубиной, зависящей от глубины залегания водоносных известняков. Сама по себе эта среда активно очищает воду от болезнетворных бактерий, улучшая вкусовые ее качества. Если под водоносным слоем имеется скальное основание, применение нижних фильтров необязательно. При дебете 3 – 4 м 3 /час обеспечивает водоснабжение небольшого поселка. При наличии в слое суглинков применяется система со второй обсадной трубой.

На земле немного мест, где воды нет вообще. Умет найти ее – сплав искусства и науки. Устроить водозаборное устройства также несложно, если это ствол из близкого к поверхности горизонта. Но лучше всего все-таки доверить эти работы специалистам.

Похожие статьи по данной теме:

Обустройство скважины на участке своими руками

Вода для частного дома: обустройство скважины

Когда нужно делать капитальный ремонт скважины

Как сделать скважину для воды своими руками

Вода — самый важный ресурс не только в квартире, но и на дачном участке. Без неё проживание за городом становится некомфортным. Придётся привозить с собой бутыли с магазинной водой. Поэтому многие люди, купив голый участок, первым делом задумываются о водоснабжении. Первая мысль, которая возникает — организация водопровода.

Преимущества наличия скважины на участке

Если земельный участок располагается на большом удалении от центрального магистрали, то проведение сети водоснабжения выльется в копеечку.

Гораздо менее затратным является создание на участке индивидуального источника воды. Для этого необходимо пробурить скважину. В этом случае человек будет иметь возможность пользоваться водой без ограничений. Она будет доступна в любой момент, а благодаря насосу пользоваться ею будет довольно легко.

Плюсом наличия такого источника на участке является и то, что вода поступает в дачный домик в любом количестве и при этом ему не приходится платить за каждый кубометр.

При создании источника водоснабжения на своей даче один из возможных вариантов — устройство колодца. Однако в этом случае возникают достаточно серьёзные затраты, поэтому проще пробурить скважину.

Эта задача будет более лёгкой, если владелец земельного надела имеет представление о технологии бурения и знает о типе скважины, которая ему нужна.

Виды скважин

Перед тем как приступать к бурению скважин, необходимо внимательно образом изучить территорию своего участка и определить, на какой глубине залегают грунтовые воды. Этот параметр очень важен, поскольку оказывает серьёзное влияние на объем выполняемых работ.

Выбор типа скважины осуществляется на основании глубины залегания водосодержащего пласта.

• Если на участке вода доступна уже на глубине 3–12 метров, то в этом случае отдают предпочтение абиссинскому колодцу.
• Если водоносный пласт располагается на глубине 50 м, то в этом случае устраивается песчаная скважина.
• К устройству артезианской скважины прибегают в том случае, если содержащий воду пласт находится на глубине ниже 200 м.

Создать скважины первого и второго типов может каждый владелец дачного участка. А вот пробурить третью не так просто. Чтобы её создать, необходимо привлекать к работам профессиональных бурильщиков, которые используют специальное оборудование, обеспечивающее создание источника водоснабжения.

Песчаная скважина

Скважины этого типа предполагают, что при их использовании вода будет выкачиваться насосом из глубины 50 метров. Песчаной она называется так потому, что даёт воду из песчаного слоя грунта, обычная глубина его залегания составляет 50 м. Такая глубина не является гарантией чистоты воды.

Поэтому, пробурив такую скважину и используя воду из неё, необходимо периодически проверять её в санэпидемстанции на наличие органических веществ и химических соединений.

При выполнении работ по созданию песчаной скважины прибегают к классической схеме, которая предполагает использование насоса. Для того чтобы обеспечить очистку воды от взвесей, применяются фильтры, установленные на глубине. Следует не забывать регулярно проводить их очистку. Обычный срок службы песчаной скважины составляет порядка 15 лет.

Скважина — абиссинский колодец

В плане создания это самая простая скважина-игла. Одна из её характерных особенностей заключается в небольшой глубине.

Поэтому при создании такого источника воды необходимо особое внимание обратить на выбор места для её бурения.

В непосредственной близости от места, где будет располагаться абиссинский колодец, не должно быть:

По той причине, что у таких колодцев глубина залегания маленькая, из этих источников в воду могут просочиться вредные вещества.

Если на территории вашего участка в грунте присутствует галечник и другие твёрдые породы, то в этом случае создать такой источник воды можно в непосредственной близости от дома или в подвале.

Главным плюсом скважины, находящейся в подвальном помещении является то, что ей удобно пользоваться в морозы. Она оборудуется колонкой и насосом, что даёт возможность для пользования водой даже в случае отсутствия электричества в доме.

Артезианская скважина

Если на других участках пробурены скважины с водой, то велика вероятность того, что в известняковом пласте залегает вода. Во всех остальных случаях сначала бурильщикам заказывают создание экспериментальной скважины. Она необходима для определения глубины залегания воды.

Главным достоинством артезианской скважины является то, что она может обеспечить водой сразу несколько участков. Поэтому нередки случаи, когда создание такого источника воды заказывается в складчину. Это позволяет получить источник качественной воды сразу для нескольких потребителей за небольшие деньги.

При выборе вида источника воды необходимо отталкиваться от типа грунта на участке, а также принимать во внимание количество потребляемой воды.

1. Небольшой расход воды обеспечит абиссинский колодец. Также при небольшом потреблении можно устроить песчаную скважину.
2. Если расход воды превышает 10 кубометров в час, то в этом случае самым разумным решением будет устройство артезианской скважины.

Вне зависимости от типа скважины бурить её лучше всего на значительном удалении от потенциальных загрязнителей. Она должна располагаться в непосредственной близости от дома, чтобы снизить затраты на прокладку водопровода в дом.

Бурильное оборудование и инструменты

Когда стоит задача пробурить артезианскую скважину, то специалисты используют буровые установки.

Для скважин, залегающих на меньшей глубине, можно использовать обычную треногу с лебёдкой. Её посредством будет опускаться и подниматься буровой инструмент: колонковая труба; бурильные штанги; головки для бурения; бур.

Буровой инструмент — необходимое оборудование, без которого выполнить бурение просто невозможно. Он включает треногу и лебёдку. Когда владелец дачного участка создаёт скважину своими руками, то потребуется использование ещё и металлического шнека. В его качестве можно применять ледобур, который используют рыбаки.

Главное требование — бур должен быть изготовлен из стали высокой прочности. Такой вариант создания источника воды является самым дешёвым.

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения

Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

1. Спиральный бур — он предназначен для глинистых почв.
2. Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
3. Бур-ложка — его применяют для песчаного грунта.
4. Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

Если на участке преобладает глинистая почва, то в этом случае при бурении необходимо использовать змеевик, желонку и бур-ложку. Для глинистых почв хорошими инструментами для бурения являются змеевики и спиральные буры. Они имеют конструкцию, которая своим видом похожа на спираль.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

Обустройство скважины своими руками

Когда нужная глубина достигнута, занимаемся обустройством источника воды. В отверстие запускается фильтровая колонка, которая состоит из следующих элементов:

Для того чтобы укрепить трубу, пространство обсыпается щебнем 5 мм фракции. Параллельно с засыпкой выполняется закачка воды в трубу с герметичным верхним концом. Это позволяет промыть затрубье и фильтр. Потом проводят желонирование. При выполнении этой работы используют насадку, желонку и центробежный насос.

Главным достоинством такого оборудования является его способность перекачивать жидкие среды повышенной плотности. Когда прокачка завершена, на тросе на глубину опускают насос. Потом выполняется подключение к нему водопроводной трубы.

Эксплуатация скважины

При пользовании скважиной необходимо регулярно производить её прочистку. Если происходят рывки на выходе или образовались воздушные пробки, то говорит о том, что требуется прочистка. Если пропустить этот момент, то продуктивность скважины заметно снизится.

Для восстановления её нормального функционирования проводят продувку с использованием воздушного компрессора.

Скважина на дачном участке — необходимая вещь. Она обеспечивает владельца водой, которую можно использовать для питья, приготовления пищи и хозяйственных нужд. Когда нет возможности подключиться к централизованному водопроводу, устройство индивидуальной скважины своими руками — самое простое и недорогое решение.

Пробурить скважину на участке можно при помощи специалистов. Однако если вы хотите сэкономить, то можете выполнить эту работу своими силами. Устройство песчаной скважины или абиссинского колодца не требует больших усилий.

Зная технологию работ, можно сделать скважину, которая удовлетворит потребности владельца дачного участка в воде.

Соболев Юрий Алексеевич

Источники: http://znayteplo.ru/vodoprovod/skvazhiny-i-kolodcy/kak-ustroena-skvazhina-dlya-vody/, http://oburenie.ru/skvazhiny/skvazhina-na-vodu-prinsip-raboty-skhema.html, http://stoki.guru/vodoprovod/skvazhiny/kak-sdelat-skvazhinu-dlya-vody-svoimi-rukami.html

Источник: rusbyr.ru
